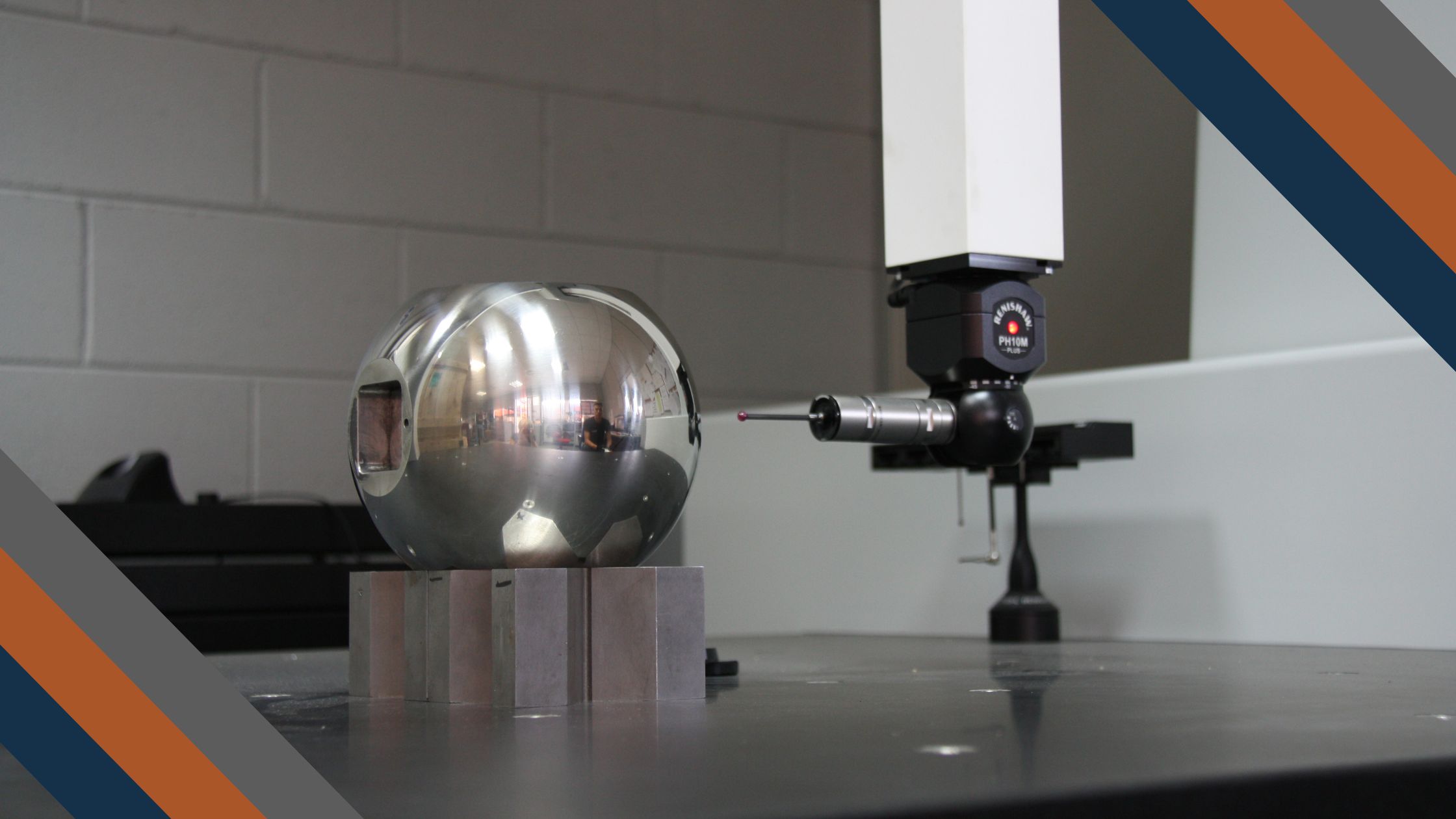

Test e Certificazioni per Valvole Industriali: Guida Completa per Tipologia di Valvola e Applicazione
Nel ciclo di acquisto di valvole industriali per applicazioni oil & gas, petrolchimico e power generation, test e certificazioni non sono formalità documentali: sono la prova oggettiva che un prodotto è in grado di svolgere la sua funzione nelle condizioni operative per cui è stato progettato. Per i team di procurement e i progettisti EPC, sapere quali prove richiedere — e per quale applicazione — è una competenza tecnica che incide direttamente sulla sicurezza degli impianti e sulla solidità del processo di qualifica fornitore.
Questa guida analizza le principali tipologie di test e certificazioni applicabili a valvole a sfera, valvole a spillo e manifold di strumentazione, distinguendo per tipologia di prova, standard di riferimento e contesto applicativo.
Perché il Testing In-House fa la Differenza
Prima di entrare nel merito delle singole prove, vale la pena soffermarsi su un elemento spesso trascurato nelle specifiche di acquisto: la distinzione tra un produttore che esegue i test con attrezzature e personale propri e uno che li delega a laboratori esterni.
Un processo di testing interamente interno garantisce tre vantaggi concreti per il cliente EPC e per il team di procurement:
Tracciabilità completa: ogni prova è eseguita sullo stesso pezzo che ha attraversato l’intero ciclo produttivo interno — lavorazione, trattamento superficiale, assemblaggio — senza trasferimenti che potrebbero alterare le condizioni del prodotto o interrompere la catena di custodia documentale.
Impatto sui lead time: l’assenza di dipendenza da laboratori esterni elimina code di attesa e disallineamenti di pianificazione che nei progetti EPC con finestre di consegna strette possono diventare critici.
Capacità di test su prototipo: i produttori con attrezzature interne possono eseguire prove di tipo (type approval) su prototipi sviluppati per applicazioni tailor-made, validando il design prima della produzione di serie senza costi e tempi aggiuntivi legati all’outsourcing.
Le attrezzature di riferimento per un laboratorio di test industriale completo includono: un bunker per prove ad alta pressione con gas fino a 15.000 PSI, una vasca criogenica per test a temperature fino a -196°C, un forno per prove ad alta temperatura fino a 650°C, una camera climatica per i test PR2F e TAT, e le attrezzature per i test NDT (PMI, UT, DP, MP, HRC).
Test Idrostatico e Pneumatico di Tenuta (Shell e Seat Test)
Il test idrostatico è la prova di base che ogni valvola industriale deve superare prima della spedizione. Verifica l’integrità strutturale del corpo (shell test) e la tenuta delle sedi (seat test) applicando una pressione di prova superiore alla pressione nominale di esercizio, secondo le indicazioni degli standard applicabili (API 598, EN 12266, ISO 5208).
Shell test: la pressione viene applicata all’interno del corpo valvola con la valvola parzialmente aperta. La durata e il valore della pressione di prova dipendono dalla classe di pressione: per una valvola ANSI 1500, ad esempio, la pressione di prova idrostatica è tipicamente 1,5 volte la pressione nominale alla temperatura di prova. Nessuna perdita è accettabile verso l’esterno.
Seat test: verifica la tenuta delle sedi con la valvola in posizione di chiusura, applicando la pressione su un lato. I criteri di accettazione variano in funzione della classe di tenuta richiesta: dalla Classe VI (zero leakage, applicabile alle valvole a spillo e ai manifold) fino alle classi con perdite ammesse in funzione della dimensione nominale per le valvole a sfera.
High Pressure Gas Test: per le applicazioni che richiedono una verifica della tenuta con gas — più sensibile del test idrostatico per la rilevazione di micro-perdite — la prova viene eseguita con azoto o elio in un bunker dedicato. È obbligatorio per tutte le valvole destinate a servizi gas ad alta pressione e per le valvole API 6A fino a 15.000 PSI. La prova in bunker è un requisito di sicurezza irrinunciabile per pressioni superiori ai 5.000-6.000 PSI con gas in pressione.
Test per Emissioni Fugitive (Fugitive Emission Test)
Le emissioni fugitive — perdite di fluido di processo verso l’atmosfera attraverso le tenute dello stelo, del bonnet o del corpo valvola — sono un tema di crescente rilevanza normativa e ambientale. Le normative EPA (USA), i requisiti EU-ETS e le specifiche tecniche delle major oil & gas internazionali richiedono sempre più frequentemente la certificazione delle emissioni fugitive come condizione di acquisto.
ISO 15848-1: Type Approval
Lo standard ISO 15848-1 definisce il metodo di prova per la qualifica del tipo (type approval) di valvole industriali per quanto riguarda le emissioni fugitive. La prova prevede cicli meccanici di manovra combinati con cicli termici, con misura della concentrazione di gas di prova (elio o metano) in prossimità delle tenute mediante rilevatori ad alta sensibilità.
La classificazione risultante si articola su due assi:
Classe di tenuta: da CO1 (tenuta più stringente, ≤ 1×10⁻⁶ mg/s·m) fino a CO3, descrive la quantità massima di gas ammessa per unità di tempo e di lunghezza dello stelo.
Classe di resistenza meccanica: da AH (500 cicli ad alta temperatura) a BH (2.500 cicli ad alta temperatura), descrive il numero di cicli meccanici e i range termici per cui la classe di tenuta è garantita.
Questa certificazione si applica sia alle valvole a sfera che alle valvole a spillo e ai manifold, e diventa obbligatoria nelle specifiche di acquisto quando il fluido di processo include componenti con soglie di emissione controllata (idrocarburi, H2S, benzene, ammoniaca, fluidi CMR).
ISO 15848-2: Production Test
Lo standard ISO 15848-2 estende la verifica alla produzione di serie. Mentre il type approval qualifica il design, il production test garantisce che ogni singolo pezzo prodotto rispetti i requisiti di tenuta. È una forma di controllo statistico della produzione che viene applicata a campioni estratti da lotti di produzione secondo frequenze definite dallo standard.
Per i team di procurement che devono gestire forniture di grandi volumi — tipicamente nel caso di manifold di strumentazione per grandi progetti EPC — la richiesta della certificazione ISO 15848-2 sulla produzione di serie è uno strumento di qualità che va oltre la qualifica iniziale del fornitore.
API 641
Lo standard API 641 è il riferimento specifico per le emissioni fugitive delle valvole a sfera (quarter-turn valves), con requisiti di prova analoghi all’ISO 15848 ma con criteri di accettazione calibrati sulle caratteristiche costruttive di questa tipologia. È richiesto dalle specifiche di acquisto delle major oil & gas americane e internazionali per valvole a sfera in servizi con idrocarburi.
Fire Safe Test: Tenuta in Condizioni di Incendio
La certificazione fire safe verifica che una valvola mantenga la sua funzione di intercettazione anche dopo essere stata esposta a un incendio. È un requisito di safety fondamentale per tutte le valvole installate in aree classificate e per le applicazioni con fluidi infiammabili.
API 607 e ISO 10497
Lo standard API 607 (e il suo equivalente ISO 10497) definisce la procedura di prova per valvole con sede morbida (soft-seated): la valvola viene esposta a una fiamma a circa 760°C per un periodo definito, quindi raffreddata e testata per verificare la tenuta residua. L’obiettivo è verificare che anche dopo la distruzione delle sedi in PTFE o elastomero, la struttura metallica della valvola garantisca una tenuta accettabile (metal-to-metal backup) che impedisca l’alimentazione dell’incendio con ulteriore fluido di processo.
Questa certificazione è applicabile a valvole a sfera, valvole a spillo e manifold in versione fire safe, ed è richiesta sistematicamente nelle specifiche EPC per impianti in aree ATEX con fluidi infiammabili.
API 6FA
Lo standard API 6FA è il riferimento specifico per le valvole destinate a sistemi di linea in ambito oil & gas — pipeline e applicazioni wellhead — con criteri di prova più severi rispetto all’API 607. Include la verifica della tenuta dello stelo (stem seal fire test) oltre alla tenuta delle sedi, coprendo tutti i potenziali percorsi di perdita della valvola in condizioni di incendio.
Test Criogenici
Le valvole destinate ad applicazioni con gas liquefatti — LNG, azoto liquido, ossigeno liquido, elio liquido — devono dimostrare la loro funzionalità a temperature estremamente basse, tipicamente fino a -196°C. I test criogenici verificano sia l’integrità strutturale del corpo (i materiali metallici possono diventare fragili a basse temperature se non correttamente selezionati) sia la tenuta delle sedi e del bonnet in condizioni operative criogeniche.
EN ISO 28921-1 e EN ISO 28921-2
Gli standard EN ISO 28921-1 (valvole isolanti per LNG) e EN ISO 28921-2 (valvole per impianti di stoccaggio e distribuzione LNG) definiscono i requisiti di progettazione, materiali e test per le valvole destinate al servizio LNG. Includono prove di tenuta a temperatura criogenica, verifica della resistenza agli shock termici e test funzionali di manovra in condizioni operative simulate.
Il Cryogenic Test viene eseguito sia come prova di tipo su prototipi che come prova di produzione su campioni estratti dalla produzione di serie. La vasca criogenica — riempita con azoto liquido o utilizzando un circuito di raffreddamento dedicato — porta la valvola alla temperatura operativa prima di eseguire le misure di tenuta e funzionalità.
Le valvole a sfera criogeniche disponibili in tutte le configurazioni (floating e trunnion, split body e integral) e le valvole a spillo con bonnet esteso sono i prodotti che richiedono questa qualifica. Il bonnet esteso, in particolare, è progettato proprio per garantire che il sistema di tenuta dello stelo operi a temperature funzionali anche quando il corpo valvola è a -196°C.
Test ad Alta Temperatura
Simmetrico al criogenico, il High Temperature Test verifica le prestazioni delle valvole a temperature superiori a 200°C, fino a 650°C per le applicazioni più spinte. Le problematiche a elevata temperatura sono diverse da quelle criogeniche: degrado dei materiali di tenuta, variazioni dimensionali per espansione termica, riduzione delle caratteristiche meccaniche dei materiali metallici.
Il test viene eseguito in un forno dedicato che porta la valvola alla temperatura operativa, simulando le condizioni di servizio e verificando la tenuta e la funzionalità meccanica. Per le valvole ad alta temperatura con tenuta metal-to-metal e riporti TCC (Tungsten Carbide Coating) o CCC (Chromium Carbide Coating), il test verifica anche la stabilità dei riporti ceramici nelle condizioni di temperatura previste.
PR2F Test e TAT Test: Cicli Combinati Pressione-Temperatura
Il PR2F Test (Pressure/Temperature Cycling Test) è una delle prove più complete disponibili per la qualifica delle valvole di strumentazione. Verifica la tenuta delle emissioni fugitive attraverso cicli combinati di variazione di pressione e temperatura, simulando le condizioni di stress a cui una valvola è sottoposta durante la vita operativa in un impianto industriale.
Il TAT Test (Thermal Aging Test) verifica invece la stabilità della tenuta dopo un invecchiamento termico accelerato del sistema di packing. Il campione viene mantenuto a temperatura elevata per un periodo prolungato, quindi testato per verificare che le emissioni fugitive rimangano entro i limiti della classe di tenuta dichiarata.
Entrambi i test richiedono una camera climatica dedicata in grado di combinare controllo preciso della temperatura e applicazione ciclica della pressione. Sono particolarmente rilevanti per la qualifica di valvole a spillo e manifold destinati a servizi con variazioni termiche frequenti — come le applicazioni di misura su linee di vapore o sugli heat exchanger — dove lo stress ciclico sul packing è una causa primaria di degrado della tenuta nel tempo.
NDT: Controlli Non Distruttivi
I controlli non distruttivi (NDT) sono prove che verificano l’integrità del materiale e dei componenti senza comprometterne l’utilizzabilità. Sono parte integrante del processo di qualità di un produttore strutturato e vengono applicati su materie prime, semilavorati e prodotti finiti.
PMI (Positive Material Identification): verifica la composizione chimica del materiale mediante analisi spettroscopica portatile. È un controllo fondamentale per garantire che il materiale effettivamente impiegato corrisponda a quanto dichiarato nel Mill Certificate. In un contesto dove la non conformità del materiale può avere conseguenze gravi sulla resistenza alla corrosione e sulla compatibilità con il fluido di processo, il PMI è un controllo irrinunciabile specialmente per leghe speciali (Duplex, Inconel, Hastelloy) dove la sostituzione con un materiale meno nobile è difficile da rilevare visivamente.
UT (Ultrasonic Testing): utilizza onde ultrasoniche per rilevare difetti interni al materiale — porosità, inclusioni, cricche interne — non visibili in superficie. È particolarmente rilevante per corpi valvola in materiale forgiato o per prodotti destinati ad applicazioni ad alta pressione, dove un difetto interno non rilevato può portare a rottura fragile sotto carico.
DP (Dye Penetrant Testing): rivela difetti superficiali aperti — cricche, porosità superficiali, discontinuità — mediante l’applicazione di un liquido penetrante colorato o fluorescente. È applicabile a tutti i materiali non porosi e viene sistematicamente eseguito sulle sedi e sulle superfici di tenuta critiche.
MP (Magnetic Particle Testing): analogo al DP ma limitato ai materiali ferromagnetici. È più sensibile per i difetti sub-superficiali e viene utilizzato per il controllo di corpi valvola in acciaio al carbonio e basso legato.
HRC (Hardness Testing — Rockwell C): verifica la durezza superficiale del materiale, con particolare rilevanza per i componenti destinati a servizi in gas acido (sour service). Il rispetto dei limiti di durezza previsti da NACE MR0175 / ISO 15156 è un requisito mandatorio per prevenire la stress corrosion cracking in presenza di H2S.
Certificazioni per Applicazione: Quadro Sinottico
Valvole a Sfera — Oil & Gas e Petrolchimico
I requisiti minimi di certificazione per valvole a sfera destinate ad applicazioni oil & gas includono: ISO 10497 / API 607 / API 6FA per la fire safe, ISO 15848-1 e 15848-2 per le emissioni fugitive, PED 2014/68/EU per la conformità europea alla Direttiva Attrezzature a Pressione, ATEX 2014/34/EU per le aree classificate. Per applicazioni wellhead e Christmas tree: API 6A come riferimento progettuale e di qualifica.
Valvole a Sfera Criogeniche — LNG e Gas Liquefatti
Alle certificazioni standard si aggiungono: EN ISO 28921-1 e 28921-2 per le valvole isolanti LNG, le prove criogeniche di tipo e di produzione, e la verifica della conformità ai requisiti delle normative nazionali applicabili all’impianto (tipicamente EN 1473 per gli impianti LNG a terra).
Valvole a Sfera per Idrogeno
Il profilo di certificazione include obbligatoriamente: ISO 15848-1 (type approval) e ISO 15848-2 (production certification) per le emissioni fugitive, il gas test specifico con idrogeno o con gas di prova equivalente per la verifica della tenuta, e la verifica della selezione dei materiali rispetto al rischio di hydrogen embrittlement.
Valvole a Spillo e Manifold — Strumentazione Industriale
Il profilo di certificazione standard comprende: ISO 15848-1 e 15848-2 per le emissioni fugitive, API 607 / ISO 10497 per la fire safe, PED 2014/68/EU e ATEX 2014/34/EU. Per applicazioni sour service: conformità NACE MR0175 / ISO 15156 sulla selezione dei materiali, verificata attraverso PMI e prove di durezza HRC. Per applicazioni criogeniche: test criogenici di tipo e di produzione con bonnet esteso. Per applicazioni wellhead: rating 15.000 PSI con connessione autoclave e test in bunker.
Mercati Specifici
Per forniture destinate ai mercati ex-CSI (Russia, Kazakhstan, Bielorussia e altri paesi EAC): EAC-CU-TR 010/2011, EAC-CU-TR 012/2011 e EAC-CU-TR 032/2013. Per il mercato canadese: CRN (Canadian Registration Number) per tutte le province, obbligatorio per la commercializzazione di attrezzature a pressione in Canada. Per il mercato internazionale marittimo e navale: IACS e UNI EN 14141.
Come Leggere un Data Package di Collaudo
Per i team di procurement, la ricezione del data package di collaudo è il momento in cui la qualità dichiarata dal fornitore diventa verificabile. Un data package completo per valvole industriali destinate ad applicazioni critiche dovrebbe includere:
Il Mill Certificate dei materiali di ogni componente a pressione (corpo, bonnet, sfera o stelo, sedi), con la composizione chimica e le proprietà meccaniche attestate dal produttore del semilavorato. Il Report PMI che conferma la corrispondenza tra la composizione del materiale effettivamente impiegato e quella dichiarata nel Mill Certificate. Il Test Report di collaudo idrostatico o pneumatico con i valori di pressione applicata, la durata della prova e l’esito. Il Certificato di emissioni fugitive (se richiesto) con la classe di tenuta raggiunta e il numero di cicli eseguiti. Il Certificato fire safe (se richiesto) con riferimento allo standard applicato e all’ente di certificazione. I Report NDT con i risultati dei controlli non distruttivi eseguiti. La Dichiarazione di conformità PED con l’identificazione del modulo di valutazione della conformità applicato.
La coerenza tra questi documenti — e tra i documenti e il nameplate della valvola — è il primo controllo da effettuare alla ricezione della merce. Discrepanze nei numeri di serie, nei materiali dichiarati o nelle condizioni di prova sono segnali di allarme che devono essere chiariti prima dell’accettazione.
Conclusioni
Il quadro di test e certificazioni applicabili alle valvole industriali è articolato e in continua evoluzione, guidato da normative sempre più stringenti sulle emissioni e da requisiti di sicurezza crescenti nelle applicazioni oil & gas, LNG e idrogeno. Per i team di procurement e i progettisti EPC, la padronanza di questo quadro non è un’opzione: è parte integrante del processo di qualifica fornitore e di specifica tecnica.
Richiedere le prove giuste per l’applicazione giusta, saper leggere un data package di collaudo e verificare la coerenza documentale alla consegna sono competenze che distinguono un processo di acquisto professionale da una semplice transazione commerciale. Un fornitore con capacità di testing interamente interne, certificazioni di prodotto aggiornate e documentazione trasparente è il punto di partenza per costruire una supply chain affidabile.
