Interlocking Manifold SIL4 per Sistemi HIPPS

Sistema completo certificato per la sicurezza di sistemi ad alta integrità della pressione

Scarica il catalogoRichiedi preventivo

Cos’è un HIPPS?

Un HIPPS (High Integrity Pressure Protection System) è un sistema strumentato di sicurezza utilizzato nell’industria di processo per prevenire sovrapressioni nelle linee. Il sistema isola rapidamente la linea attraverso dispositivi elettronici che interagiscono con la strumentazione, prevenendo danni causati da eventi non gestibili con il normale funzionamento o da errori dell’operatore.

È un sistema completamente automatico in grado di mitigare potenziali rischi, offrendo vantaggi economici (riduzione dei costi di produzione e manutenzione), ambientali (riduzione delle emissioni) e di sicurezza (eliminazione dell’intervento umano).

Ogni sistema HIPPS è caratterizzato da un livello SIL (Safety Integrity Level) per i suoi componenti, e l’IM di Indra è certificato SIL4 — il livello di sicurezza più elevato ottenibile.

✓ Certificazione SIL4 – Il Massimo Livello di Sicurezza

L’Interlocking Manifold Indra soddisfa i requisiti IEC 61508 per il Safety Integrity Level 4, garantendo massima protezione e affidabilità nelle applicazioni critiche.

Specifiche tecniche

Connessioni

Filettate (ASME B1.20.1)
Flangiate (ASME B16.5 / API 6A)

Diametro Passaggio

8 mm | 10 mm

Classe di Pressione

6,000 PSI (420 bar) | 10,000 PSI (690 bar)

Opzioni di Tenuta

Standard: PTFE
Opzionale: Grafite

Material

Acciaio Inox 316/316L, Duplex, Alloy 625, Alloy 825, Hastelloy, Titanio, 6Mo, Monel 400
Tutti i materiali sono conformi NACE MR0175/ISO 15156

Enclosure

Acciaio Inox 316/316L, certificato IP66
Dimensioni standard o custom
Opzioni: isolamento interno, verniciatura

Certificazioni

SIL 4 - IEC 61508
PED 2014/68/EU
ATEX 2014/34/EU
IP66 (con enclosure)
CRN Canada
Fugitive Emission 15848-1 & 2
CU-TR per Paesi EAC

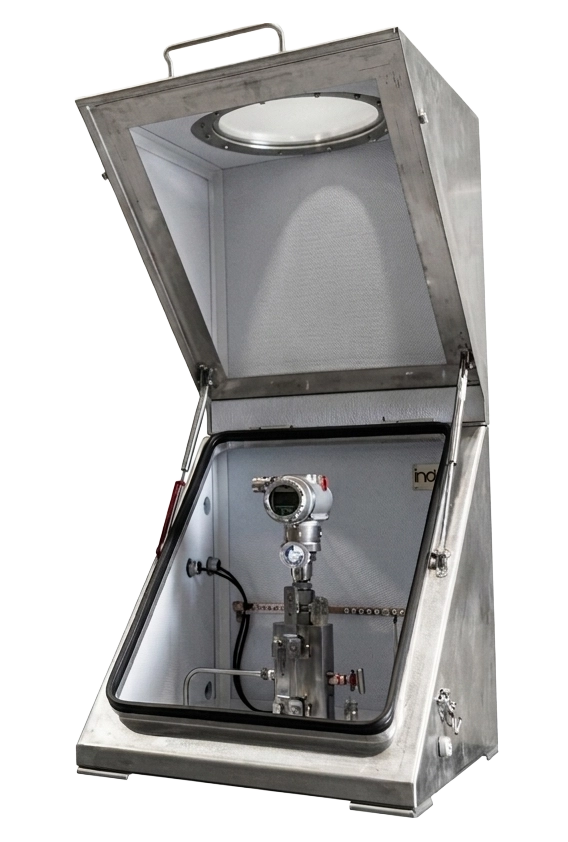

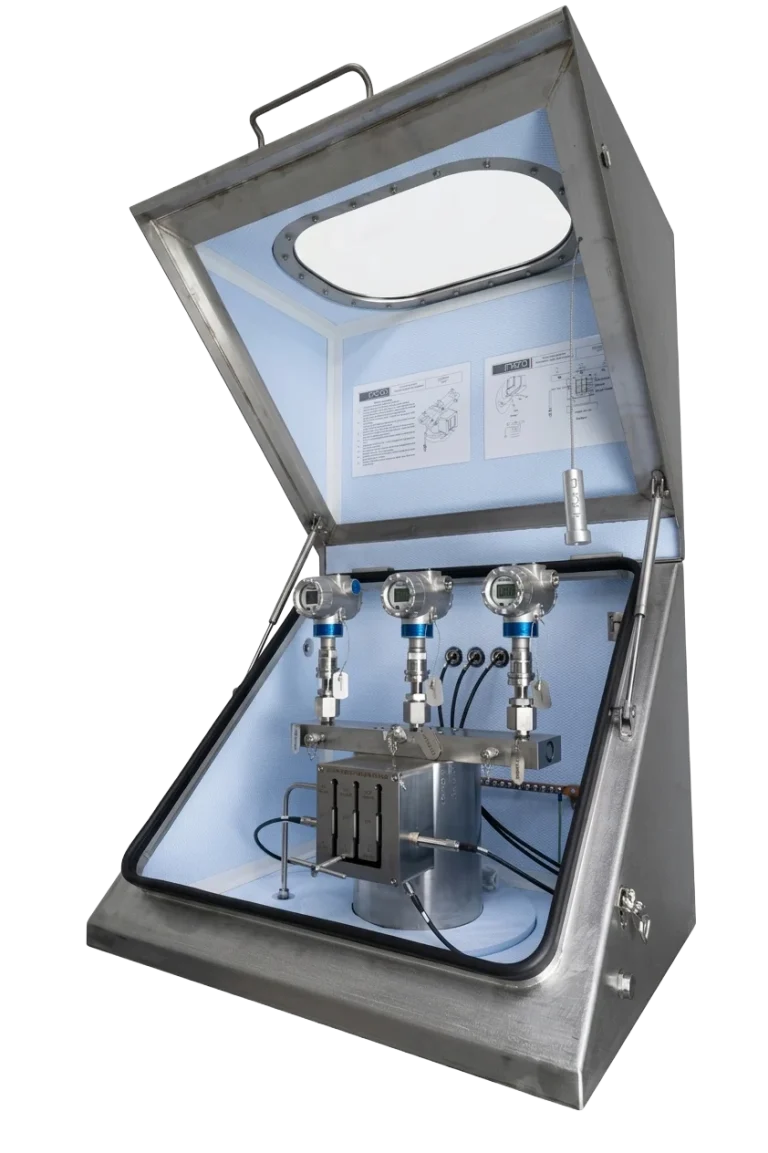

Configurazioni disponibili

Scegli la configurazione giusta per le tue esigenze di strumentazione:

Enclosure Protettivo & Accessori

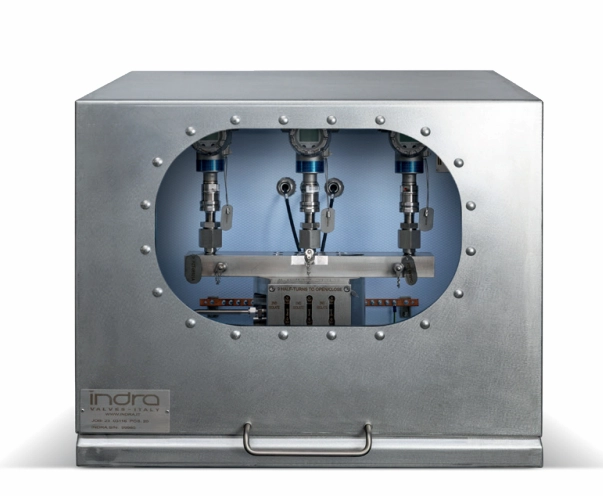

Enclosure Heavy Duty in Acciaio Inox

L’Interlocking Manifold è fornito in un enclosure protettivo standard adatto a condizioni ambientali estreme (tropicali, pluviali e polari), per garantire la protezione della strumentazione da agenti atmosferici esterni e da possibili manomissioni.

Configurazioni Standard:
  • L1: 580mm W × 606mm D × 1310mm H (open) / 705mm H (closed)
  • L3: 780mm W × 606mm D × 1310mm H (open) / 705mm H (closed)

Special & soluzioni su misura: dimensioni custom disponibili in base ai requisiti di progetto

Accessori Disponibili (Certificati ATEX, IECEx, ECAS)

Junction Box

Acciaio Inox 316/316L, disponibile certificato Ex-ia o Ex-e. Possibilità di installazione multipla sull’enclosure.

Proximity Switches

Acciaio Inox 316/316L, disponibili certificati Ex-ia o Ex-d per monitoraggio posizione.

Self-Regulating Heater

Acciaio Inox 316/316L, certificato Ex-ia o Ex-d per applicazioni speciali. Disponibili anche allarme bassa temperatura e termostato in linea.

Cable Glands

Disponibili in Acciaio Inox 316/316L o NPB. Certificazione doppia Ex-d/e.

Isolamento Interno

Isolamento termico disponibile su richiesta per applicazioni a temperature estreme.

Verniciatura

Trattamenti di verniciatura custom disponibili in base a specifiche ambientali o del cliente.

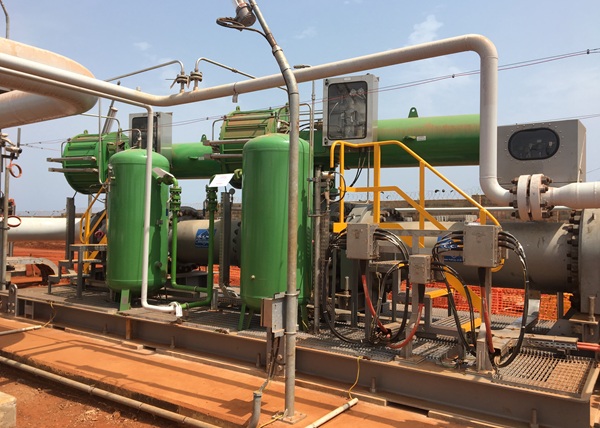

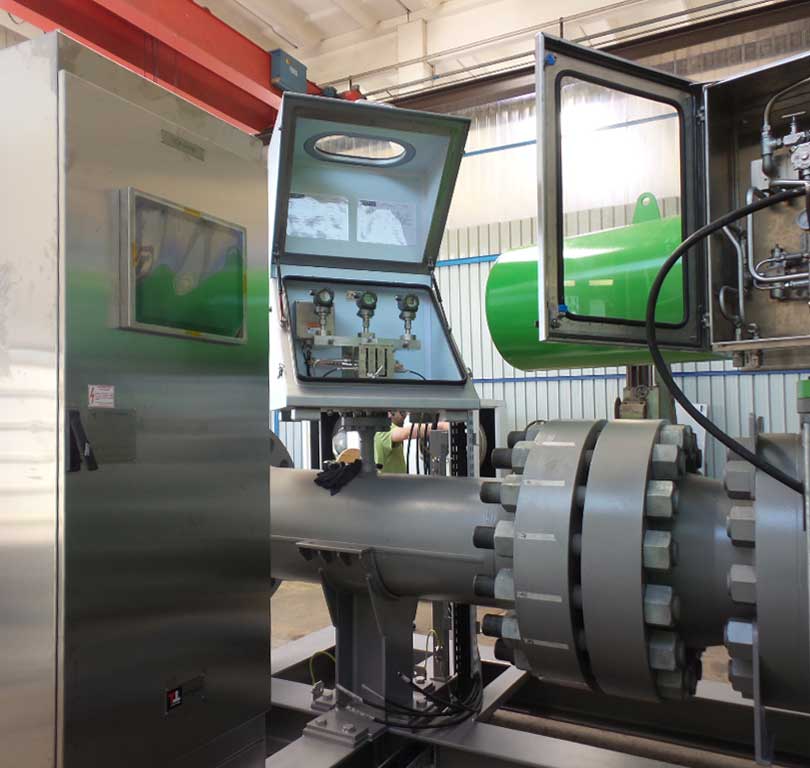

Applicazioni & Referenze Principali

Gli Interlocking Manifold Indra sono installati in applicazioni critiche in tutto il mondo:

Piattaforme Offshore Oil & Gas

Mare del Nord, Medio Oriente, Africa

Progetti FLNG

Produzione LNG galleggiante

Stazioni di Compressione Gas

Protezione pressione pipeline

Impianti Petrolchimici

Sistemi di sicurezza di processo

Impianti LNG

Terminali di liquefazione e rigassificazione

Raffinerie

Isolamento di processo critico

Progetti Recenti Rilevanti

Indra ha fornito Interlocking Manifold per oltre 460 progetti nel mondo, tra cui:
NMGL Project (Abu Dhabi, UAE) Configurazione 1oo1 PT con sistema di flushing
Coral North FLNG (Mozambique) Configurazione 1oo1 con valvole a sfera e logica 2oo3
Dalma Gas Project (Abu Dhabi, UAE) Progettazione specifica per livello HIPPS con manifold di equalizzazione
Belbazem Project (Abu Dhabi, UAE) Configurazione 1oo1 con sistema di flushing
Multiple North Sea Platforms Diverse configurazioni per installazioni offshore

Progettato per Massima Sicurezza e Affidabilità

L’Interlocking Manifold SIL4 di Indra rappresenta lo stato dell’arte nella strumentazione di sicurezza per sistemi HIPPS. Prodotto interamente in Italia, ogni manifold è progettato e testato per soddisfare i più rigorosi standard internazionali, garantendo il massimo livello di protezione disponibile nel settore.

L’integrazione di manifold, enclosure protettivo e accessori in un unico sistema elimina problemi di compatibilità e riduce i tempi di installazione. Tutti i componenti sono realizzati in acciaio inox 316/316L resistente alla corrosione e certificati per aree pericolose con approvazioni ATEX, IECEx ed ECAS.

Con prestazioni comprovate in ambienti estremi — dalle piattaforme offshore del Mare del Nord agli impianti desertici del Medio Oriente — gli Interlocking Manifold Indra garantiscono protezione affidabile contro le sovrapressioni nelle applicazioni più critiche. La soluzione completa include supporto ingegneristico, configurazioni custom e documentazione completa per la conformità di sicurezza.

Il design modulare consente configurazioni flessibili (2oo3 ingresso singolo, 2oo3 tre ingressi comuni, oppure 1oo1 tripla ridondanza), mentre l’enclosure IP66 protegge da condizioni ambientali severe come temperature estreme, umidità e atmosfere corrosive. Accessori opzionali come riscaldatori autoregolanti, proximity switches e monitoraggio temperatura garantiscono prestazioni ottimali in ogni condizione operativa.
