Interlocking Manifold 1oo1

Ridondanza completa a livello di sistema per la massima integrità di sicurezza

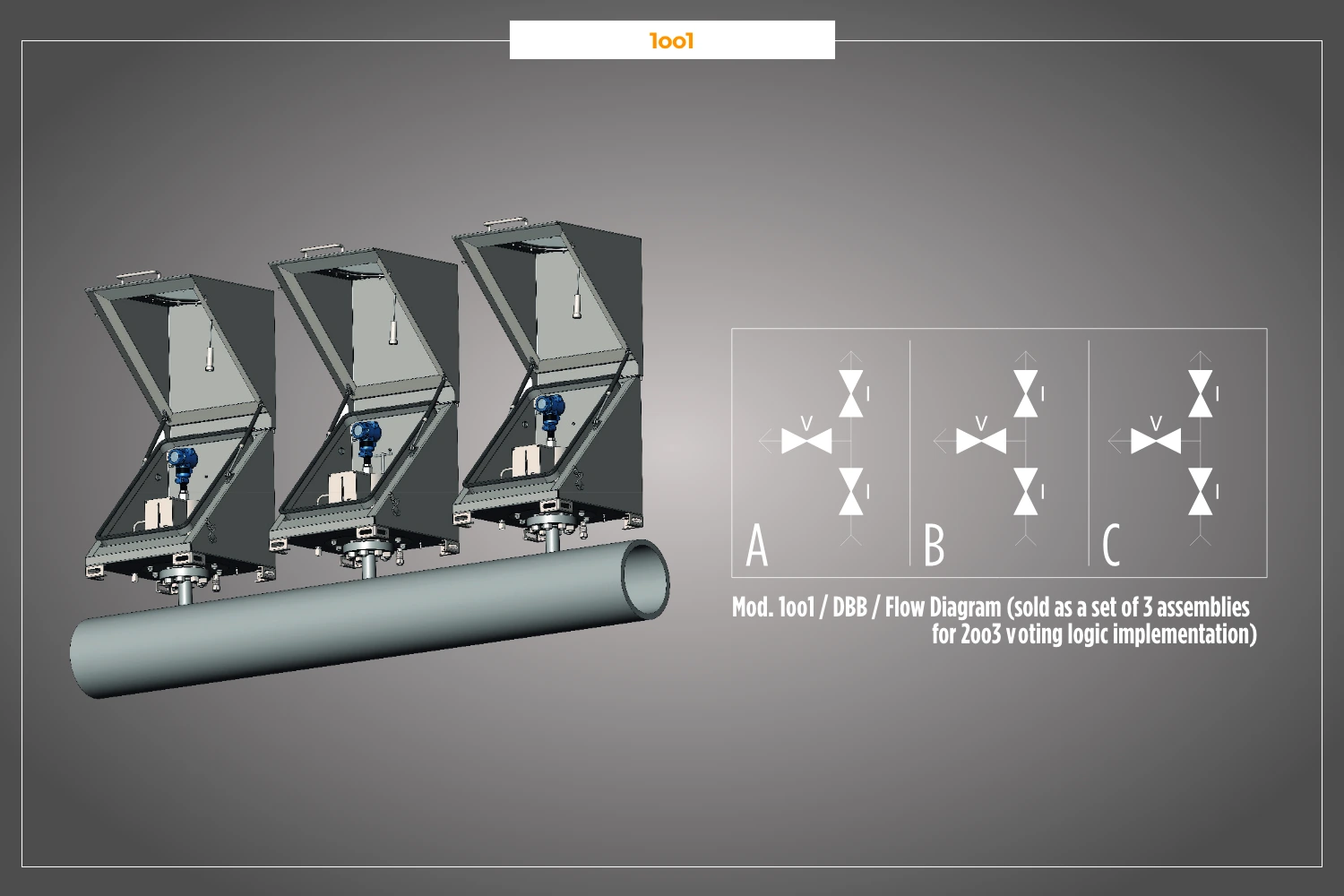

Cos’è l’Architettura 1oo1 a Tripla Ridondanza?

La configurazione 1oo1 (1-out-of-1) a tripla ridondanza è composta da tre Interlocking Manifold completamente indipendenti, ciascuno operante come sistema di sicurezza autonomo. Questa architettura garantisce il massimo livello di ridondanza grazie alla completa separazione del sistema su tutti e tre i canali di voto.

A differenza del design 2oo3 integrato, ogni unità 1oo1 dispone di ingresso, uscita, sensori, valvole ed enclosure indipendenti. I tre sistemi sono installati in posizioni differenti e collegati a un logic solver esterno che implementa l’algoritmo di voto 2oo3.

Principio chiave: la completa separazione fisica e logica tra i canali elimina i guasti per causa comune e consente un rilevamento distribuito per la massima integrità di sicurezza.

✓Ridondanza completa del sistema: nessun singolo punto di guasto lungo l’intera catena di sicurezza

Specifiche tecniche

Configurazione

Set di 3 unità indipendenti (fornite come set per implementazione logica 2oo3)

Logica di Voto

Logic solver esterno 2oo3 richiesto (non incluso)

Configurazione Ingressi

Tre ingressi flangiati separati
Ogni unità: connessione di processo indipendente

Connessioni

Flangiate (ASME B16.5 / API 6A)

Diametro Passaggio

8 mm | 10 mm

Classe di Pressione

6,000 PSI (420 bar) | 10,000 PSI (690 bar)

Opzioni di Tenuta

Standard: PTFE
Opzionale: Grafite

Materiali

Acciaio Inox 316/316L, Duplex, Alloy 625, Alloy 825, Hastelloy, Titanio, 6Mo, Monel 400
Tutti i materiali sono conformi NACE MR0175/ISO 15156

Enclosure per Unità

Enclosure individuale IP66 per ciascun manifold
Costruzione in Acciaio Inox 316/316L

Certificazione

SIL 4 - IEC 61508 (per ciascuna unità)

Fornito come Sistema Completo

La configurazione 1oo1 viene fornita come set di tre unità identiche (A, B, C), ciascuna completa di manifold, enclosure e accessori specificati. Il sistema di logica esterno deve essere fornito separatamente per implementare l’algoritmo di voto 2oo3.

Caratteristiche principali

Separazione Completa dei Canali

Ogni unità è isolata fisicamente ed elettricamente. Nessun componente condiviso elimina i guasti per causa comune.

Manutenzione Indipendente

Ogni unità può essere isolata e manutenuta senza influire sugli altri canali o compromettere la sicurezza del sistema.

Distribuzione Geografica

Le tre unità possono essere installate in posizioni diverse dell’impianto, garantendo rilevamento pressione distribuito.

Massima Integrità di Sicurezza

La tripla ridondanza a livello di sistema garantisce il massimo livello SIL con protezione completa contro guasti singoli e doppi.

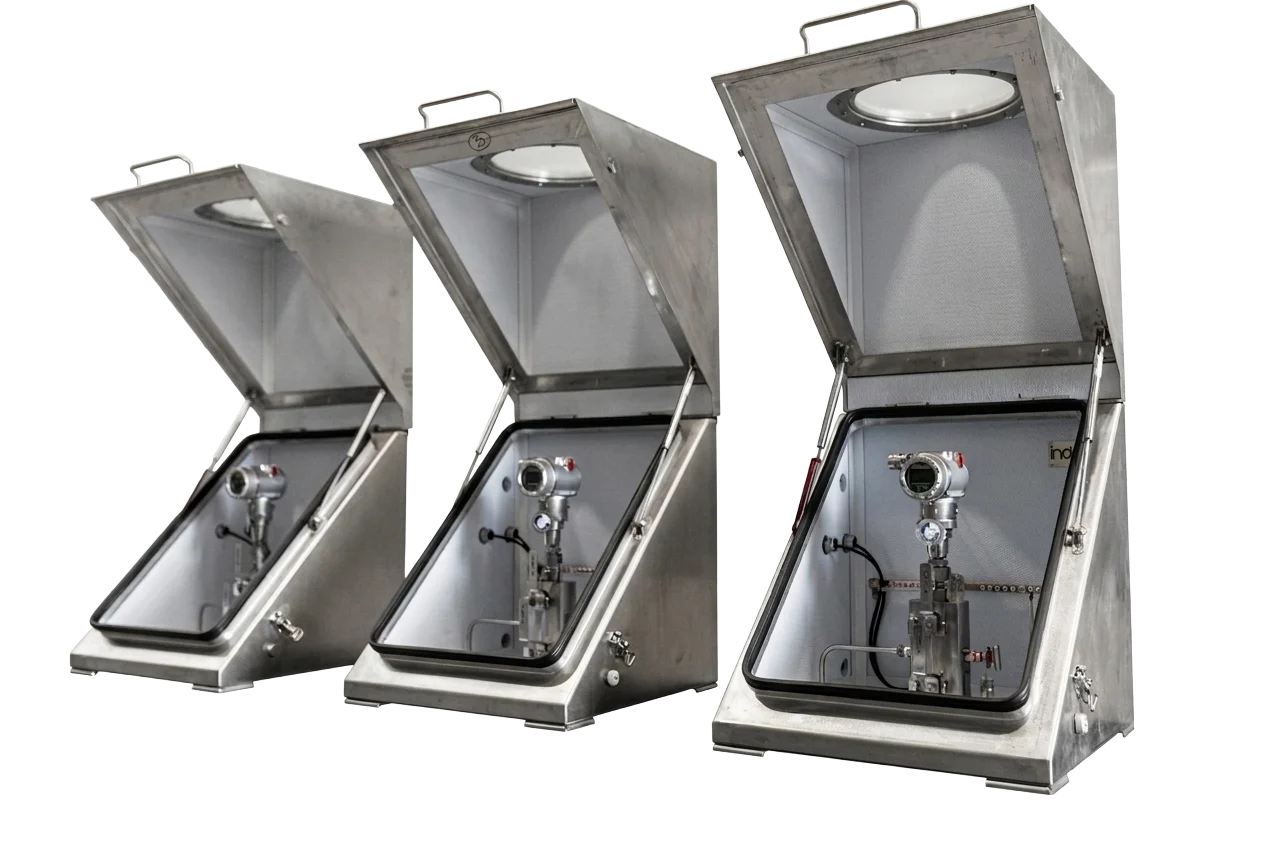

Configurazione del sistema

Il Sistema Completo Include
Unità A: manifold 1oo1 + enclosure + accessori
Unità B: manifold 1oo1 + enclosure + accessori
Unità C: manifold 1oo1 + enclosure + accessori

Nota: ogni unità opera in modo indipendente. È richiesto un logic solver esterno per implementare la logica di voto 2oo3 tra i tre canali.

Opzioni Enclosure (per ciascuna unità)

Enclosure Standard (IP66)

Costruzione in Acciaio Inox 316/316L
L1: 580mm W × 606mm D × 1310/705mm H
L3: 780mm W × 606mm D × 1310/705mm H
Protezione ambientale IP66
Enclosure dedicato per ogni unità

Enclosure Custom

Dimensioni tailor-made per ogni unità
Isolamento interno disponibile
Verniciatura custom
Configurazioni di montaggio specifiche

Accessori Certificati ATEX (per ciascuna unità)bly)

Monitoring & Control

Proximity switches (Ex-ia/Ex-d)
Junction box (Ex-ia/Ex-e)
Cable glands (Ex-d/e)

Protezione Ambientale

Self-regulating heater (Ex-ia/Ex-d)
Allarme bassa temperatura
Termostato in linea

1oo1 vs 2oo3: Come Scegliere la Configurazione Corretta
Caratteristica1oo1 (Set da 3)Configurazione 2003
Architettura3 unità indipendentisingolo manifold, 3 sensori
Livello di Ridondanzaridondanza completa del sistemaridondanza a livello sensori
Guasti per Causa Comuneeliminati grazie alla separazione fisicacorpo unico = possibile CCF
Distribuzione Geograficasì, rilevamento distribuitono, installazione singola
Complessità Installazionemaggiore — piping triplominore — singolo punto
Ingombrotre enclosure separaticompatto, singolo enclosure
Manutenzione Indipendentesì, isolamento completo dei canalilimitata
Ideale permassima integrità di sicurezzainstallazioni con spazio limitato

Serve una soluzione più compatta?

Scopri la configurazione 2oo3 per logica di voto integrata in un unico manifold.

Applicazioni Tipiche

Strutture a alto rischio

Impianti ad alto rischio che richiedono il massimo livello SIL senza vulnerabilità dovute a cause comuni

Piattaforme di produzione offshore

Rilevamento distribuito spazialmente su diversi livelli o moduli della piattaforma

Navi FLNG

Sistemi critici di arresto in cui la diversificazione geografica attenua gli effetti del movimento dell’imbarcazione

Protezione delle condotte di grande diametro

Rilevamento distribuito lungo i tratti di conduttura per una copertura completa

Sicurezza dei processi nel settore nucleare

Ogni gruppo controlla diverse unità di processo che alimentano apparecchiature a valle comuni

Impianti di lavorazione a più unità

Ogni gruppo controlla diverse unità di processo che alimentano apparecchiature a valle comuni

Serve una soluzione più compatta?

Scopri la configurazione 2oo3 per logica di voto integrata in un unico manifold.

Progetti di riferimento reali

Indra ha fornito collettori ad incastro per oltre 460 progetti in tutto il mondo, tra cui:
Progetto NMGL (Abu Dhabi, Emirati Arabi Uniti) Configurazione 1001 PT con sistema di lavaggio
Coral North FLNG (Mozambico) Configurazione 1001 con valvole a sfera e logica di voto 2003
Progetto Dalma Gas (Abu Dhabi) Appositamente progettato per il “livello HIPPS” con collettore di equalizzazione per la taratura in loco degli strumenti
