Interlocking Manifold 2oo3
Ridondanza completa a livello di sistema per la massima integrità di sicurezza
Cos'è la logica di voto 2oo3?
La configurazione 2oo3 (2-out-of-3) è un’architettura di sicurezza ridondata in cui il sistema richiede almeno due sensori indipendenti su tre per rilevare una condizione pericolosa prima di avviare uno shutdown. Questa logica garantisce un equilibrio ottimale tra sicurezza e disponibilità.
A differenza dei sistemi a sensore singolo, che possono causare falsi shutdown o guasti pericolosi, l’architettura 2oo3 tollera il guasto di un sensore mantenendo la piena protezione. Se un sensore si guasta o fornisce una lettura errata, il sistema continua a operare segnalando l’anomalia.
Principio chiave: sono necessarie due conferme indipendenti per lo shutdown, eliminando i falsi interventi e garantendo che un singolo guasto non comprometta la sicurezza.
✓ massima sicurezza con riduzione dei falsi shutdown
Specifiche tecniche
- Logica di Voto
configurazione ridondata 2oo3
- Logica di Voto

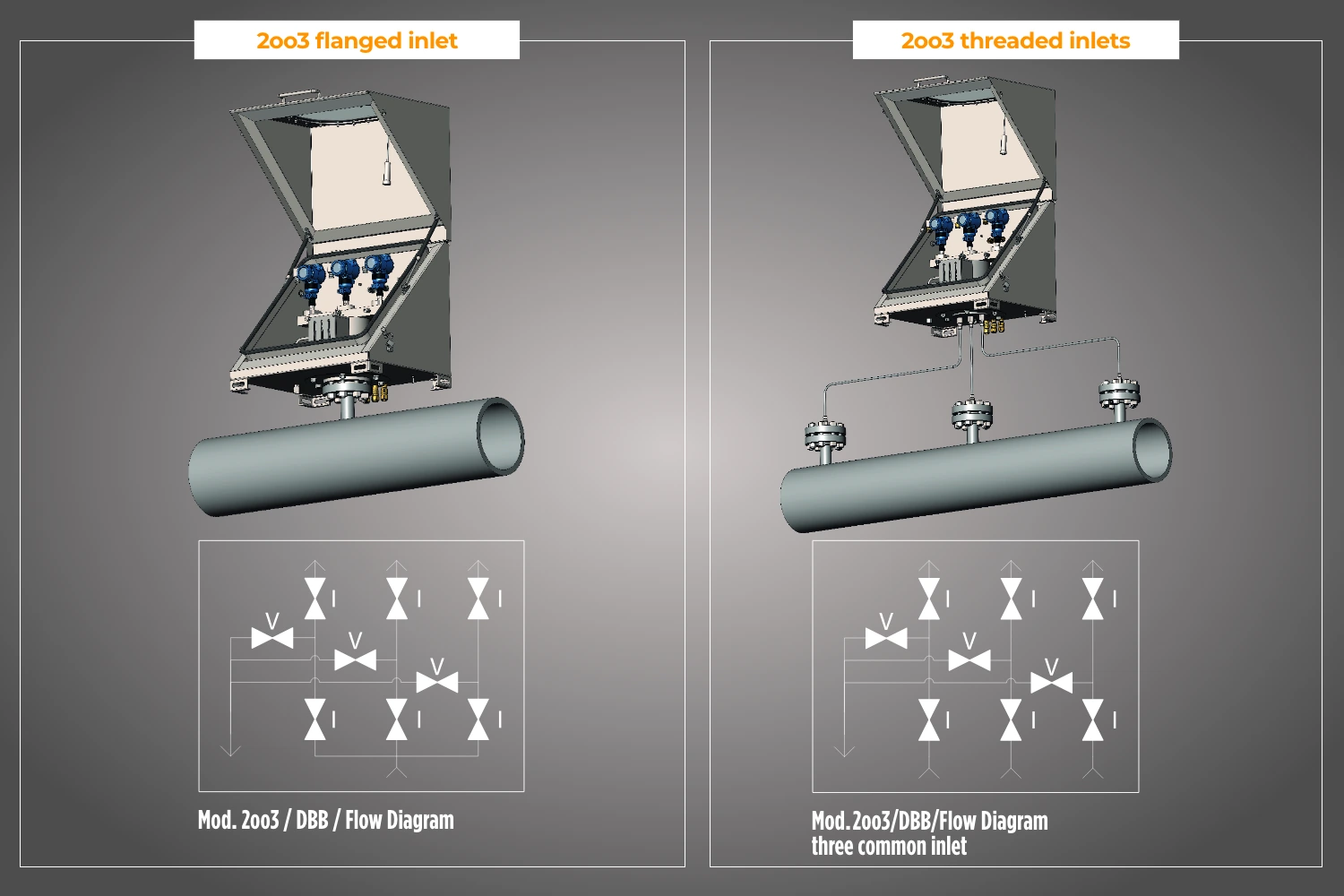

Configurazioni disponibili
- Connessioni
ingresso flangiato singolo (Mod. 2oo3);
tre ingressi filettati comuni (Mod. 2oo3/DBB)- Connessioni
Flangiate (ASME B16.5 / API 6A)
- Diametro Passaggio
8 mm | 10 mm
- Classe di Pressione
6,000 PSI (420 bar) | 10,000 PSI (690 bar)
- Opzioni di Tenuta
Standard: PTFE
Opzionale: Grafite- Materiali
Acciaio Inox 316/316L, Duplex, Alloy 625, Alloy 825, Hastelloy, Titanio, 6Mo, Monel 400
Tutti i materiali sono conformi NACE MR0175/ISO 15156- Certificazione
SIL 4 - IEC 61508 (per ciascuna unità)

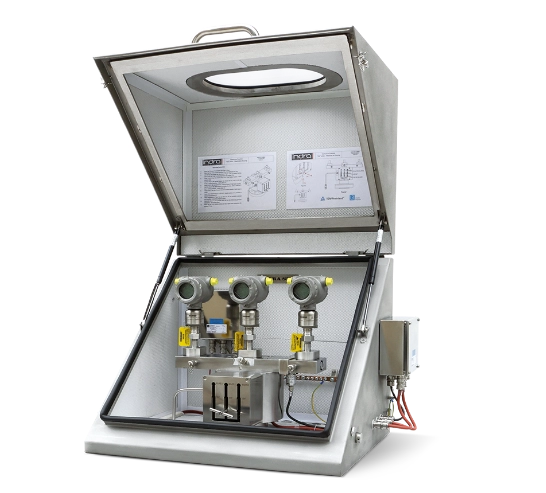

A differenza della configurazione 1oo1, la versione 2oo3 è fornita come un unico assieme integrato alloggiato in una singola custodia, completo di manifold e accessori specificati, per semplificare le attività di installazione e manutenzione.
Caratteristiche principali
Tolleranza ai guasti
DBB
Riduzione falsi shutdown
Certificazione SIL 4

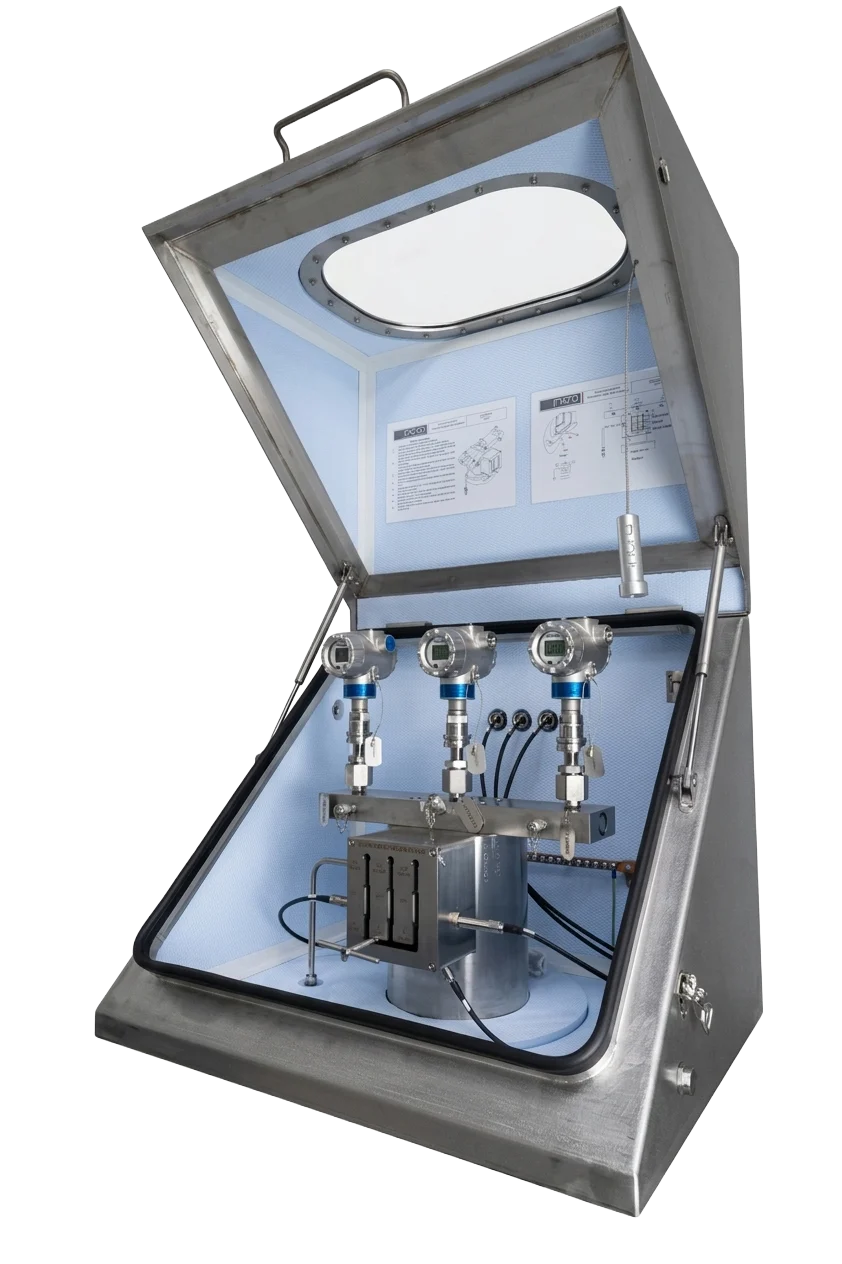

Configurazione del sistema
Il set completo comprende
Gruppo A: collettore 2003 + involucro + accessori
Gruppo B: collettore 2003 + involucro + accessori
Gruppo C: collettore 2003 + involucro + accessori
Nota: ogni unità opera in modo indipendente. È richiesto un logic solver esterno per implementare la logica di voto 2oo3 tra i tre canali.
| Caratteristica | Configurazione 2003 | 1oo1 (Set da 3) |
|---|---|---|
| Architettura | singolo manifold, 3 sensori | 3 unità indipendenti |
| Logica di Voto | Sistema integrato 2 su 3 | È necessario un controllore logico esterno |
| Ingombro | compatto, singolo enclosure | tre enclosure separati |
| Installazione | sì, rilevamento distribuito | Più complesso, con tripla tubazione |
| Ideale per | Pannelli con spazio limitato | Rilevamento distribuito geograficamente |
| Livello di Ridondanza | ridondanza a livello sensori | Ridondanza completa del sistema |
Hai bisogno di una ridondanza completa del sistema?
La nostra configurazione 1oo1 a tripla ridondanza è pensata per applicazioni che richiedono un isolamento totale tra i canali di voto.
Applicazioni Tipiche
Piattaforma offshore HIPPS
Space-constrained topsides where panel footprint is critical
Strutture di superficie con spazio limitato, dove l'ingombro dei pannelli è fondamentale
Custodie compatte per installazioni subacquee o sul fondale marino
Stazioni di compressione del gas
Protezione contro la sovrapressione delle condotte con requisiti di alta disponibilità
Sistemi di sicurezza per terminali LNG
Sistemi critici di spegnimento che richiedono tolleranza ai guasti
Unità di processo delle raffinerie
Protezione dei serbatoi ad alta pressione con tolleranza minima agli interventi intempestivi
Sistemi di produzione FPSO
Sistemi di sicurezza integrati con spazio di installazione ridotto
Serve una soluzione più compatta?
Scopri la nostra configurazione 1oo1 per la logica di votazione integrata in un unico gruppo collettore.
