Valvole a Sfera Industriali: Guida Completa per Procurement e Tecnici EPC

Le valvole a sfera sono tra i componenti più critici nell’ingegneria di processo. Per i team di procurement e i progettisti di impianti EPC, scegliere la soluzione corretta significa garantire sicurezza operativa, conformità normativa e affidabilità a lungo termine. Questa guida tecnica analizza le principali tipologie di valvole a sfera disponibili sul mercato, le loro applicazioni e i criteri di selezione che ogni tecnico dovrebbe conoscere.

Cosa sono le valvole a sfera

Una valvola a sfera è un dispositivo di intercettazione che sfrutta la rotazione di un elemento sferico forato per controllare il flusso di un fluido. La semplicità del principio di funzionamento contrasta con la complessità delle applicazioni: le valvole a sfera industriali operano in contesti estremi, da temperature criogeniche fino a -196°C a temperature elevate superiori a 500°C, con pressioni che possono raggiungere i 15.000 psi in ambito API 6A.

Per i costruttori di skid e gli integratori di sistema, la valvola a sfera non è un componente generico ma un elemento di progetto che impatta direttamente sulla safety, sulla footprint dello skid e sulla facilità di manutenzione in campo.

Le principali configurazioni di valvole a sfera

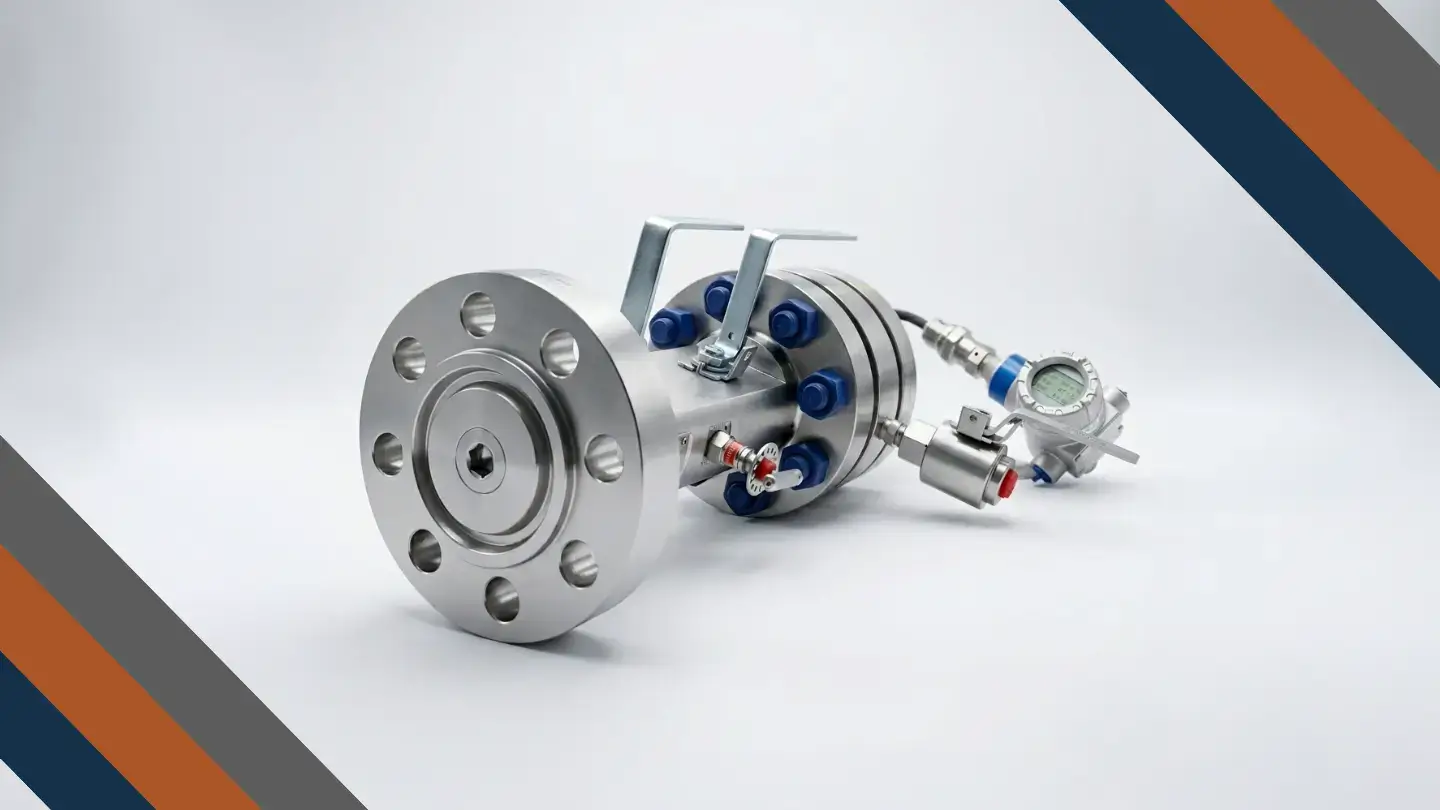

Double Block and Bleed (DBB) e Double Block (DB)

Le valvole DBB (Double Block and Bleed) rappresentano la soluzione di riferimento per le applicazioni critiche che richiedono il massimo livello di sicurezza. Il principio costruttivo integra due elementi di intercettazione indipendenti in un unico corpo compatto, con una valvola di sfogo intermedia che consente la depressurizzazione controllata e la verifica dell’integrità di ogni singola sede.

Rispetto all’installazione di due valvole separate in serie con un bleed intermedio, la configurazione DBB offre vantaggi concreti e misurabili:

• Riduzione della footprint: elemento fondamentale per skid a spazio limitato e piattaforme offshore
• Minor peso complessivo: rilevante per installazioni FPSO e strutture flottanti
• Riduzione dei potenziali punti di perdita: ogni connessione flangiata in meno è un rischio in meno
• Semplificazione del bill of materials: un solo numero di tag, una sola documentazione, un solo ciclo di collaudo

Le valvole DB (senza bleed) sono disponibili nella stessa gamma dimensionale e di rating, per applicazioni dove la funzione di spurgo non è richiesta.

Single Block and Bleed (SBB) e Single Block (SB)

Le valvole SBB (Single Block and Bleed) combinano un corpo valvola principale per l’intercettazione del flusso con uno o più organi di sfogo integrati per il rilascio di pressione o il prelievo di campioni. Sono soluzioni compatte ideali dove la funzione di bleed è richiesta ma lo spazio disponibile è limitato.

I principali vantaggi rispetto alla configurazione tradizionale con valvole separate sono la riduzione dei costi di installazione, la diminuzione delle potenziali perdite fugitive e la semplificazione delle attività di manutenzione. La versione SB, senza bleed, è disponibile in un’ampia gamma di taglie, rating, materiali e tipologie costruttive.

Valvole DBB Integral (Monoblocco)

La versione integral del DBB rappresenta il massimo in termini di sicurezza verso l’esterno. Il design monoblocco elimina le connessioni flangiate del corpo valvola, riducendo significativamente il rischio di perdite verso l’ambiente esterno. Il corpo viene ricavato da un unico pezzo di materiale, eliminando alla radice le giunzioni che costituiscono i punti più vulnerabili in termini di tenuta esterna.

Queste valvole, dotate internamente di doppia tenuta, sono particolarmente indicate per installazioni su piattaforme offshore e FPSO dove lo spazio è fortemente vincolato e gli standard di contenimento delle emissioni fugitive sono molto stringenti.

Valvole DBB per Campionamento e Iniezione — Tipo Integrale

Una categoria specialistica di crescente importanza in ambito petrolchimico e oil & gas è rappresentata dalle valvole DBB per campionamento e iniezione nella versione integrale.

Le valvole DBB di campionamento consentono il prelievo di campioni di processo in condizioni operative normali, ovvero con il processo pressurizzato e in funzione, garantendo la rappresentatività del campione e la sicurezza dell’operatore.

Le valvole DBB di iniezione sono valvole di processo specializzate per l’introduzione controllata e sicura di prodotti chimici o altri fluidi nel processo. Combinano le caratteristiche di sicurezza proprie delle valvole DBB tradizionali con un meccanismo integrato per la funzione di iniezione.

Il design integrale di queste valvole minimizza il volume morto, previene la contaminazione del campione e garantisce una connessione robusta e a tenuta per il prelievo di campioni rappresentativi dal processo. Sono particolarmente indicate dove l’integrità del campione e la sicurezza operativa sono prioritarie.

Valvole a Sfera API 6A

Le valvole API 6A sono progettate e costruite in conformità all’API Specification 6A — “Specification for Wellhead and Christmas Tree Equipment” — lo standard di riferimento per le apparecchiature destinate all’upstream oil and gas, in particolare nelle applicazioni di testa pozzo per il controllo e il contenimento di alte pressioni e portate di fluido.

Le valvole a sfera API 6A sono progettate per gestire pressioni eccezionalmente elevate, comprese tra 2.000 e 15.000 psi, e un ampio range di temperature. Sono indispensabili dove le valvole convenzionali non sarebbero in grado di operare per le elevate sollecitazioni di pressione e temperatura. Sono disponibili in tutte le configurazioni costruttive: SB, SBB, DB e DBB, nelle versioni floating e trunnion.

Valvole a Sfera per Alte Temperature

Le valvole ad alta temperatura sono concepite per operare in modo affidabile con fluidi (liquidi, gas o slurry) a temperature tipicamente superiori ai 200°C, con applicazioni che arrivano fino a 500°C e oltre in casi estremi.

A differenza delle valvole a sfera standard — che utilizzano materiali di tenuta soffici soggetti a degradazione termica — le valvole ad alta temperatura adottano una tenuta metal-to-metal. La sfera e le sedi sono ricavate con precisione da metalli induriti, spesso rivestiti con materiali altamente durevoli e resistenti al calore come il Tungsten Carbide Coating (TCC) e il Chromium Carbide Coating (CCC), garantendo integrità e capacità di tenuta anche sotto stress termico prolungato.

Valvole a Sfera Criogeniche: applicazioni LNG e gas liquefatti

Le valvole criogeniche sono dispositivi meccanici specializzati progettati per il controllo del flusso di fluidi a temperature estremamente basse, tipicamente al di sotto di -196°C (-320,8°F). Sono componenti critici in tutti i settori che trattano gas liquefatti come:

• Gas Naturale Liquefatto (LNG)
• Azoto Liquido (LIN)
• Ossigeno Liquido (LOX)
• Elio Liquido

Le valvole criogeniche richiedono specifiche caratteristiche costruttive e materiali selezionati per resistere alle condizioni estreme e garantire un funzionamento sicuro ed efficiente. Sono disponibili in tutte le configurazioni, nelle versioni floating e trunnion, con entrata laterale monoblocco o split body.

Le certificazioni rilevanti per questa categoria includono EN ISO 28921-1 e EN ISO 28921-2 per le valvole isolanti a bassa temperatura per LNG, API 607 e ISO 10497 per la Fire Safe Certification, e ISO 15848 e API 641 per le emissioni fugitive.

Valvole a Sfera per Servizio Idrogeno

L’idrogeno presenta caratteristiche fisiche uniche — dimensioni molecolari ridottissime, potenziale di embrittlement di determinati materiali — che richiedono una progettazione e una selezione dei materiali specificamente studiata rispetto alle valvole a sfera standard utilizzate per altri fluidi.

Le valvole per servizio idrogeno devono garantire la massima tenuta sia verso l’esterno che sulla sede, con una gestione attenta della selezione degli elastomeri e degli acciai utilizzati. I requisiti tecnici minimi includono la certificazione per emissioni fugitive secondo ISO 15848-1 (type approval) e ISO 15848-2 (production certification), oltre al gas testing specifico.

La crescente importanza dell’idrogeno come vettore energetico nella transizione energetica sta rendendo questa tipologia di valvole sempre più rilevante per i progettisti di impianti EPC e per i system integrator attivi nel settore della produzione, dello stoccaggio e della distribuzione di idrogeno.

Criteri di selezione per procurement e tecnici EPC

La corretta selezione di una valvola a sfera parte da un’analisi sistematica di variabili tecniche e di processo. Ecco i parametri principali da valutare:

Tipo di fluido e servizio: il fluido di processo determina la selezione dei materiali del corpo, delle sedi e delle tenute. Servizi corrosivi, criogenici, ad alta temperatura o con fluidi pericolosi come l’idrogeno richiedono soluzioni specifiche.

Pressione e temperatura di design: il rating pressione-temperatura (P-T rating) deve coprire con adeguato margine le condizioni operative normali e i casi di upset. I rating ANSI vanno da PN 6 fino ad ANSI 2500 e oltre per le applicazioni API.

Configurazione costruttiva: la scelta tra single ball, double block, integral o split body dipende dai requisiti di safety, dallo spazio disponibile e dalle esigenze di manutenzione.

Tipo di tenuta: le sedi soft (PTFE, PEEK, elastomeri) garantiscono la tenuta di Classe VI (zero leakage) ma hanno limiti di temperatura; le sedi metalliche sono necessarie per alte temperature e servizi criogenici.

Connessioni: filettate, a saldare (BW, SW), flangiate o hubbed in base allo standard di progetto e alle esigenze di installazione.

Azionamento: manuale (leva, volantino, riduttore) o attuato (pneumatico, elettrico, idraulico) in funzione della frequenza di manovra, dell’accessibilità e dei requisiti di safety instrumented system (SIS).

Certificazioni richieste: PED 2014/68/EU, ATEX 2014/34/EU, API 607/6FA (fire safe), ISO 15848 (fugitive emission), API 6A per wellhead, certificazioni per applicazioni criogeniche LNG.

Materiali: dalla selezione all’impatto sulle prestazioni

La selezione dei materiali è un aspetto critico nella specifica di una valvola a sfera industriale. Le principali opzioni disponibili riguardano:

Acciaio al carbonio (tipicamente ASTM A105/A350 LF2): per servizi standard a temperatura moderata, è la soluzione più economica e diffusa nel settore oil & gas.

Acciai inossidabili: nelle varianti austenitiche (es. AISI 316) per resistenza alla corrosione, o duplex e super duplex per ambienti con cloruri o servizi particolarmente aggressivi.

Leghe speciali (Inconel 625/718): per servizi in presenza di H2S ad alta concentrazione, ambienti altamente corrosivi o temperature estreme.

La provenienza dei materiali è un parametro che i team di procurement devono monitorare attentamente, sia per garantire la tracciabilità richiesta dagli standard internazionali, sia per assicurare la qualità e la consistenza metallurgica del prodotto finito.

Testing e certificazioni: cosa verificare prima dell’ordine

Per un team di procurement strutturato, il processo di qualifica di un fornitore di valvole a sfera deve includere la verifica delle capacità di testing in-house. I test fondamentali che dovrebbero essere eseguiti internamente dal produttore comprendono:

• Fugitive Emission test (produzione e prototipo)
• TAT test (Type Approval Test)
• PR2F Test
• Cryogenic Test (produzione e prototipo)
• High Temperature Test (fino a 650°C)
• High Pressure Gas Test (fino a 15.000 PSI in bunker dedicato)
• NDT’s: PMI, UT, DP, MP e prove HRC

La disponibilità di un bunker per prove ad alta pressione con gas, di una vasca criogenica e di una camera climatica per i test PR2F e TAT garantisce che il fornitore possa validare internamente ogni prodotto prima della consegna, senza dipendere da laboratori esterni con impatti sui lead time.

Le certificazioni di prodotto che un fornitore qualificato dovrebbe possedere includono: ISO 10497 – API 607 – API 6FA, EN ISO 15848-1/15848-2, PED Directive 2014/68/EU, ATEX Directive 2014/34/EU, certificazioni EAC-CU-TR per mercati ex-CSI, CRN per il mercato canadese e IACS ed UNI EN 14141.

Soluzioni tailor-made: quando il catalogo standard non basta

In progetti EPC complessi o in applicazioni con requisiti fuori standard, la capacità di un fornitore di sviluppare soluzioni tailor-made è un differenziatore competitivo importante. Questo approccio implica un processo strutturato che parte dall’analisi approfondita dei requisiti del cliente e si sviluppa attraverso la progettazione customizzata, la selezione di materiali specifici, configurazioni speciali, testing dedicato e l’integrazione di soluzioni di automazione.

Tra gli esempi di soluzioni custom che possono essere richieste in ambito EPC figurano: valvole DBB twin compact per installazioni con vincoli di spazio estremi, manifold ibridi multiway che integrano in un unico blocco funzioni normalmente distribuite su più componenti, valvole per alte temperature con connessioni customizzate per specifiche esigenze di piping, valvole attuate con interfacce per sistemi di controllo specifici e valvole DBB con connessioni integrali a tubing per eliminare raccorderia aggiuntiva.

Questa flessibilità progettuale è particolarmente apprezzata dagli skid maker, che devono spesso ottimizzare la disposizione dei componenti per rispettare i vincoli dimensionali e ponderali imposti dai clienti finali.

Scegliere la valvola a sfera giusta per ogni applicazione

La selezione di valvole a sfera per applicazioni industriali è un processo che richiede competenze tecniche trasversali e una conoscenza approfondita delle normative applicabili. Per i team di procurement e i progettisti EPC, i criteri chiave rimangono: la corretta identificazione della tipologia costruttiva (SB, SBB, DB, DBB, integral), la scelta dei materiali appropriata al servizio, il rispetto dei rating pressione-temperatura di progetto, la verifica delle certificazioni richieste e la valutazione delle capacità di testing del fornitore.

Un produttore con processo produttivo completamente interno — dalla progettazione e lavorazione meccanica fino al collaudo finale — offre garanzie superiori in termini di controllo qualità, tracciabilità e rispetto dei lead time. In un settore dove la affidabilità di ogni singolo componente può determinare la continuità operativa di un impianto, la scelta del fornitore di valvole a sfera è una decisione che va presa con la stessa attenzione riservata agli altri asset critici di processo.

Per informazioni tecniche dettagliate sulle nostre valvole a sfera o per supporto nella selezione del prodotto più adatto alla vostra applicazione, contattate il nostro team tecnico.
