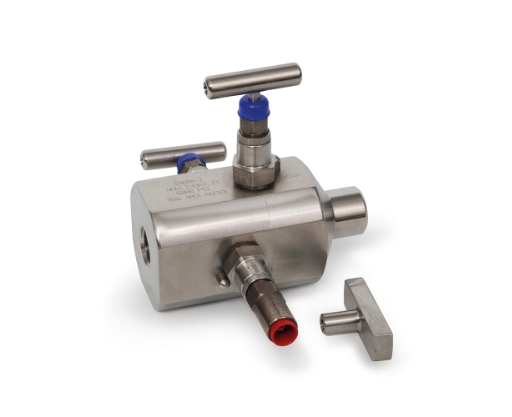

Valvole a Spillo Monoblock DBB & DB
Doppio isolamento e bleed in un unico assemblaggio compatto, progettato per applicazioni critiche ad alta pressione che richiedono la massima sicurezza di processo
Cosa Sono le Valvole Monoblock DBB & DB?
Le valvole Monoblock DBB e DB Indra sono progettate per garantire il massimo isolamento di processo e la massima sicurezza, integrando le funzioni di doppio isolamento e bleed in un unico assemblaggio compatto. Progettate per applicazioni critiche ad alta pressione, offrono affidabilità superiore riducendo al minimo dimensioni, peso e potenziali punti di perdita del sistema.
Il corpo forgiato monoblocco garantisce resistenza e durabilità superiori fino a 15.000 PSI, eliminando la complessità dei tradizionali assemblaggi multivalvola e delle configurazioni “Christmas tree”. La stessa eccezionale flessibilità di connessione della serie SBB/SB è disponibile: opzioni filettate, flangiate, butt-weld, socket-weld e hub, incluse combinazioni miste ingresso/uscita.
✓ Doppio isolamento e bleed in un unico corpo forgiato, massima sicurezza, ingombro minimo, fino a 15.000 PSI
Specifiche tecniche
- Pressione nominale
ASME 150 | ASME 300 | ASME 600 | ASME 900 | ASME 1500 | ASME 2500 | 6.000 PSI | 10.000 PSI | 15.000 PSI (opzionale) | API 10000 | API 15000 | Rating tubazione (estremità BW/SW)
- Design
DB | DBB
- Connessione ingresso
1/4" (NPT o saldata) | 1/2" (NPT o saldata) | 3/4" (NPT o saldata) | 1" (NPT o saldata) | 1/2"–2" Flangiata
- Connessione uscita
1/4" (NPT o saldata) | 1/2" (NPT o saldata) | 3/4" (NPT o saldata) | 1" (NPT o saldata) | 1/2"–2" Flangiata | Integrale per connessione tubing
- Vent
1/2" NPT-F
- Faccia flangia
Raised Face (RF) | Ring Joint (RTJ)
- Materiali
C.S. A105 | C.S. A350 LF2 | SS 316/316L Dual Grade | Duplex F51 | Superduplex F53 | Superduplex F55 | Inconel 625 | Incoloy 825 | Monel 400 | Hastelloy C276 | Titanio | Versioni conformi NACE disponibili su richiesta
- Tenuta
PTFE | Graphite | On demand
Caratteristiche principali
Doppio Isolamento e Bleed
Corpo Forgiato Monoblocco
Dimensioni e Peso Ridotti al Minimo
Connessione Hub
I punti di forza delle valvole a spillo DBB e DB Monoblocco
Le valvole a spillo monoblocco DBB e DB sono la scelta ideale per:
Isolamento critico di processo che richiede funzione double block and bleed — servizi Oil & Gas upstream e midstream in cui il singolo isolamento è insufficiente per procedura o normativa
Applicazioni ad alta pressione fino a 15.000 PSI dove un assemblaggio DBB compatto sostituisce una configurazione multivalvola “Christmas tree”
Servizio subacqueo e offshore la connessione hub offre riduzione del peso e resistenza alle vibrazioni per ambienti di installazione impegnativi
Servizio LNG, Criogenico e Idrogeno versioni appositamente progettate per un funzionamento affidabile in condizioni estreme di temperatura e pressione
