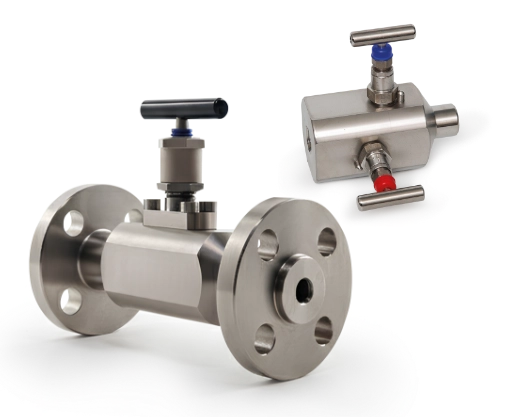

Valvole a Spillo Monoblock SBB & SB
Intercettazione e bleed integrati in un unico corpo, soluzione compatta e affidabile per l’isolamento e lo sfiato degli strumenti in servizio ad alta pressione
Cosa Sono le Valvole Monoblock SBB & SB?
Le valvole Monoblock SBB e SB Indra offrono una soluzione compatta e affidabile per l’isolamento e lo sfiato degli strumenti, integrando le funzioni di intercettazione e bleed in un unico corpo. Progettate per il montaggio diretto su strumenti di pressione, riducono la complessità di installazione garantendo al contempo alta integrità e un funzionamento sicuro in servizi ad alta pressione.
Il corpo forgiato monoblocco garantisce resistenza e durabilità superiori. La serie accoglie connessioni filettate, flangiate, butt-weld, socket-weld e hub, incluse combinazioni miste ingresso/uscita, per una facile integrazione con linee di processo e strumenti di pressione in qualsiasi configurazione di installazione.
✓ Intercettazione e bleed in un unico corpo forgiato, montaggio diretto degli strumenti, complessità ridotta, alta pressione nominale
Specifiche tecniche
- Pressione nominale
ASME 150 | ASME 300 | ASME 600 | ASME 900 | ASME 1500 | ASME 2500 | 6.000 PSI | 10.000 PSI | 15.000 PSI (opzionale) | API 10000 | API 15000 | Rating tubazione (estremità BW/SW)
- Design
SB | SBB
- Connessione ingresso
1/4" (NPT o saldata) | 1/2" (NPT o saldata) | 3/4" (NPT o saldata) | 1" (NPT o saldata) | 1/2"–2" Flangiata
- Connessione uscita
1/4" (NPT o saldata) | 1/2" (NPT o saldata) | 3/4" (NPT o saldata) | 1" (NPT o saldata) | 1/2"–2" Flangiata | Integrale per connessione tubing
- Vent
1/2" NPT-F
- Faccia flangia
Raised Face (RF) | Ring Joint (RTJ)
- Materiali
C.S. A105 | C.S. A350 LF2 | SS 316/316L Dual Grade | Duplex F51 | Superduplex F53 | Superduplex F55 | Inconel 625 | Incoloy 825 | Monel 400 | Hastelloy C276 | Titanio | Versioni conformi NACE disponibili su richiesta
- Tenuta
PTFE | Graphite | On demand
Caratteristiche principali
Corpo Forgiato Monoblocco
Versatilità di Connessione
Connessione Hub
Sostituzione Compatta di Sistemi Complessi
Dove Monoblock SBB e SB eccellono
I Monoblock di distribuzione SBB e SB sono la scelta ideale per:
Montaggio diretto su strumenti manometri, pressostati e trasmettitori in servizio ad alta pressione, in sostituzione dei tradizionali assemblaggi multivalvola “Christmas tree”
Oil & Gas upstream e midstream applicazioni che richiedono isolamento ad alta integrità con funzione di bleed integrata
Servizio LNG e Criogenico versioni appositamente progettate per tenuta affidabile e integrità strutturale fino a −196°C
Servizio Idrogeno ottimizzate per produzione e distribuzione di idrogeno ad alta pressione con basse emissioni fugitive secondo ISO 15848-1
Hai bisogno di doppio isolamento?
Scopri le nostre valvole per applicazioni critiche che richiedono la massima sicurezza di processo.
Valvole a Spillo Monoblock DBB & DB
Doppio isolamento e bleed in un unico assemblaggio compatto, progettato per applicazioni critiche ad alta pressione che richiedono la massima sicurezza di processoScopri
