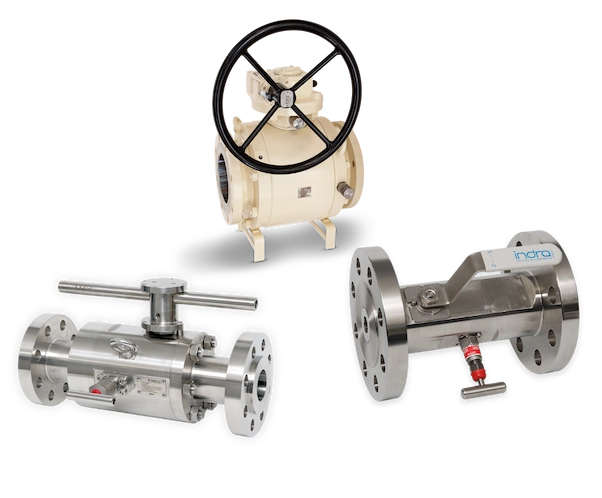

Valvole a Sfera SB & SBB

Design Single Block and Bleed: valvole compatte con valvola principale e funzione di bleed integrate per ridurre ingombri e semplificare la manutenzione

Scarica il catalogoRichiedi preventivo

Cosa Sono le Valvole a Sfera SB & SBB?

Le valvole a sfera SBB (Single Block and Bleed) sono valvole compatte che integrano una valvola a sfera principale per il blocco del flusso e una o più valvole di sfiato per il rilascio della pressione o il prelievo di campioni. Offrono vantaggi quali ingombro ridotto, costi inferiori, minori perdite, maggiore sicurezza e manutenzione semplificata.

Le valvole a sfera SB (Single Block) sono disponibili anche senza la funzione di sfiato in una vasta gamma di dimensioni, rating, materiali e tipologie.

Le applicazioni comuni includono: isolamento di processo con sollievo di pressione integrato, punti di campionamento e qualsiasi servizio in cui una singola valvola di blocco con capacità di sfiato sostituisce un’installazione separata valvola-sfiato.

Valvola di blocco principale e sfiato in un unico corpo per costi ridotti, meno fonti di perdita, manutenzione semplificata

Specifiche tecniche

Classe di Pressione

ANSI 150 (PN 10–16) | ANSI 300 (PN 25–40) | ANSI 600 (PN 63–100) | ANSI 900 | ANSI 1500 | ANSI 2500 | 800 LBS | 6.000 PSI | API 6A fino a API 15.000

Gamma Dimensionale

1/2" | 3/4" | 1" | 1½" | 2" | 3" | 4" | 6" | 8 RB

Modelli

790 FxF | 791 MxF | 793 BWxBW | 794 PExF | 795 BWxF | 796 SWxF | 797 FLxF | 798 FLxFL | 890 FxF | 891 MxF

Connessioni Terminali

Filettato | Estremità Saldate | Filettato/Estremità Saldata | Flangiato | Flangiato/Filettato | Hub | Split Body

Tipo

Floating | Trunnion

Materiali

Carbon Steel (ASTM A105N/A350 LF2) | Stainless Steel316 | Super Duplex | Inconel 625/625/718

Certificazioni

PED (DN >25) | Fire Safe | Fugitive Emission (ISO 15848-1/2) | CRN

Temperatura

-196°C up to +650°C

Caratteristiche principali

Block and Bleed Integrati

Il design SBB combina una valvola a sfera principale per il blocco del flusso con una o più valvole di sfiato per il rilascio della pressione o il campionamento, eliminando gli assemblaggi di sfiato separati e i relativi percorsi di perdita.

Ingombro e Costi Ridotti

Integrando le funzioni di blocco e sfiato in un unico corpo compatto, la SBB riduce l'ingombro dell'installazione, i costi complessivi e il numero di potenziali fonti di perdita rispetto agli assemblaggi di valvole separate.

Sicurezza Aumentata

Il design integrato riduce al minimo il numero di connessioni esterne e i potenziali punti di guasto, migliorando la sicurezza complessiva del sistema.

Opzione valvola a sfera di sfiato

è disponibile lo sfiato con valvole a sfera, estendendo la gamma funzionale della famiglia SB/SBB.

Configuration Options

Le valvole a sfera possono essere personalizzate in base alle vostre esigenze specifiche:

Design

• Single Block (SB)
• Single Block & Bleed (SBB)

Tipo

• Floating
• Trunnion
• Split Body

Connessioni

• Filettato (FxF, MxF)
• Saldato di testa (BWxBW, BWxF)
• Saldato a manicotto (SWxF)
• Estremità liscia (PExF)
• Flangiato (FLxF, FLxFL)

Applicazioni

Le valvole a sfera sono la scelta ideale per:

Isolamento di processo con sollievo di pressione integrato dove una valvola di sfiato separata aggiungerebbe costi e rischio di perdite

Punti di campionamento che richiedono un rilascio controllato della pressione prima dell’estrazione del campione

Impianti che richiedono ingombro e peso ridotti al minimo rispetto ai gruppi separati di valvole e spurgo

Ampia gamma di servizi industriali nei settori petrolifero e del gas, della raffinazione e petrolchimico, nonché in ambito navale e militare (vedi pagina dedicata)

Hai bisogno di una configurazione diversa?

Scopri le nostre valvole DB / DBB per design a doppio blocco, o le valvole Integral DBB per la costruzione monolitica senza saldatura
