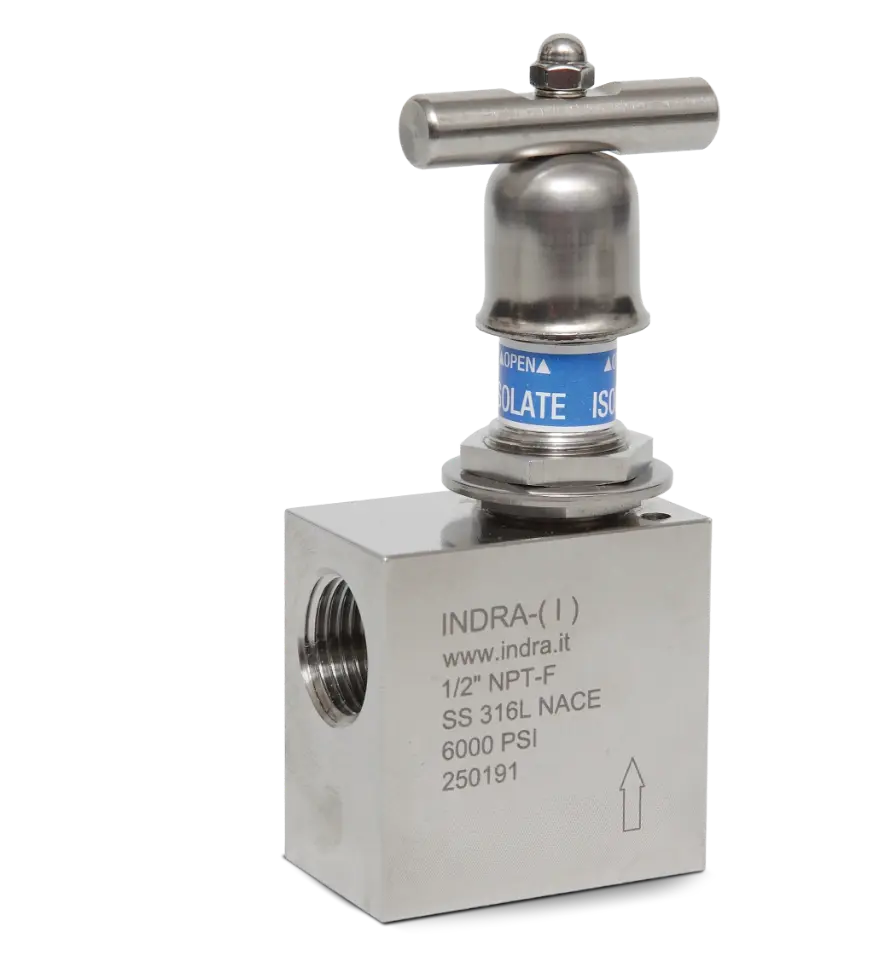

Valvole a Spillo Angle Body

Design con flusso a 90° per un’integrazione compatta in pannelli e skid ad alta densità

Scarica il catalogoRichiedi preventivo

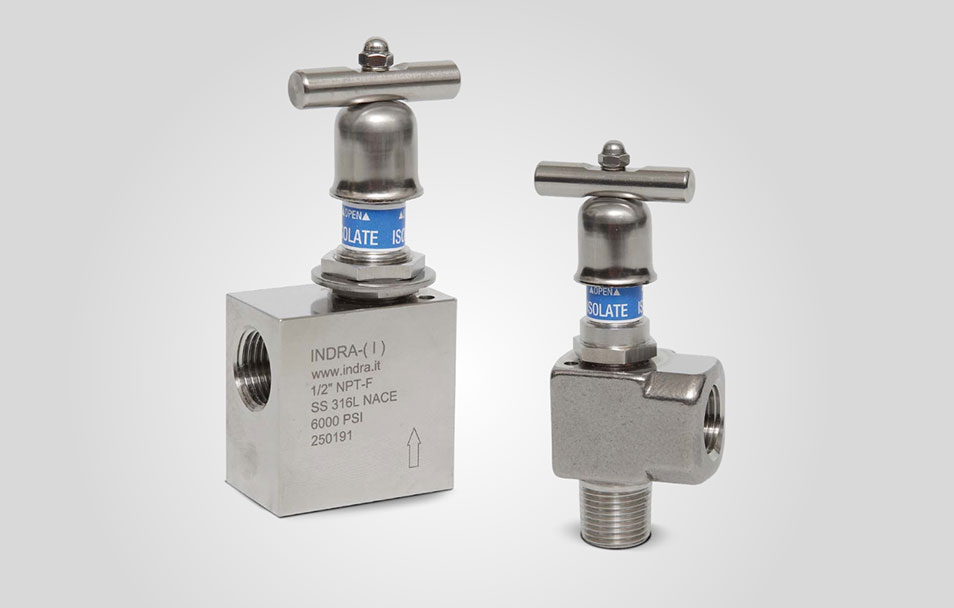

Cosa sono le Valvole a Spillo Angle Body?

Le valvole a spillo angle body rappresentano una variante della valvola a spillo standard, caratterizzata da un flusso a 90 gradi. Invece di avere ingresso e uscita allineati (configurazione in-line), il fluido viene deviato direttamente all’interno del corpo valvola.

Il design angolato elimina la necessità di un gomito o raccordo a 90° separato, riducendo significativamente l’ingombro complessivo e il peso dell’assemblaggio. Questo è particolarmente importante in pannelli e skid con spazi limitati.

Le applicazioni tipiche includono: strumentazione montata su pannello, skid complessi con spazio lineare ridotto e installazioni in cui l’accessibilità e la manutenzione devono essere ottimizzate

✓ Elimina raccordi a gomito separati — ingombro ridotto e meno potenziali punti di perdita

Specifiche tecniche

Pressione

6,000 PSI | 10,000 PSI | 15,000 PSI

Tipologie di Connessione

Filettata Femmina/Femmina (F/T-F/T)
Filettata Maschio/Femmina (M/T-F/T)
Filettata Maschio/Maschio (M/T-M/T)

Dimensioni

1/4" NPT | 3/8" NPT | 1/2" NPT | 3/4" NPT | 1" NPT

Materiali

Acciaio Inox 316/316L, Duplex, Alloy 625, Alloy 825, Hastelloy, Titanium, 6Mo, Monel 400
Tutti i materiali conformi NACE MR0175/ISO 15156 per servizio sour

Opzioni Tenuta

Metallo-metallo (opzionale rivestimento Stellite) | PTFE | Grafite

Montaggio

Standard | Montaggio a pannello

Caratteristiche principali

Flusso a 90°

Il flusso viene deviato all’interno del corpo valvola, con porte di ingresso e uscita a 90°, eliminando la necessità di raccordi aggiuntivi.

Risparmio di Spazio

Il design angolato riduce significativamente l’ingombro e il peso rispetto a una valvola in-line combinata con un gomito a 90°, ideale per pannelli e skid compatti.

Simplified Piping

Riduce il numero di connessioni e punti di saldatura, migliorando sicurezza e affidabilità del sistema limitando le possibili perdite.

Migliore Accessibilità

Lo stelo e il volantino sono orientati per facilitare l’accesso e la manutenzione, soprattutto in installazioni su pannello.

Configuration Options

Le valvole a spillo angle body possono essere configurate per soddisfare requisiti specifici:

Tipologie di Bonnet

• Standard filettato
• OS&Y (Outside Screw & Yoke)
• Coperchio imbullonato
• Esteso (per criogenico)

Caratteristiche Speciali

• Montaggio a pannello
• Operatori bloccabili
• Design anti-manomissione
• OS&Y API 602

Connessioni Finali

• F/T – F/T (Femmina/Femmina)
• M/T – F/T (Maschio/Femmina)
• M/T – M/T (Maschio/Maschio)
• Configurazioni custom

Dove le Valvole a Spillo Angle Body offrono i maggiori vantaggi

Le valvole a spillo angle body sono la scelta ideale per:

Pannelli e skid ad alta densità dove una valvola in-line non è installabile

Strumentazione montata su pannello che richiede accessibilità ottimizzata

Applicazioni che richiedono deviazione del flusso a 90° senza raccordi aggiuntivi

Installazioni in cui la riduzione dei punti di saldatura e connessione è fondamentale per la sicurezza

Hai bisogno di una configurazione diversa?

Scopri le nostre valvole In-Line per flussi rettilinei oppure le valvole Multiport per configurazioni di strumentazione più complesse.
