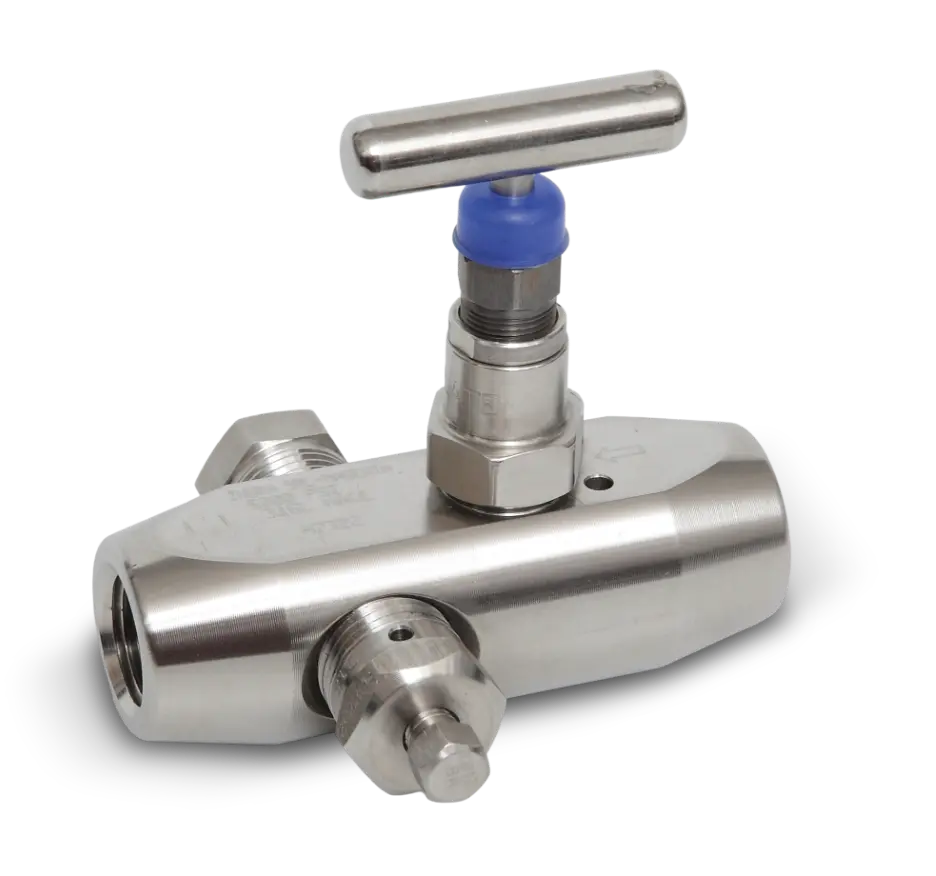

Valvole a Spillo Multiport
Design a connessioni multiple per il montaggio economico di strumenti di pressione con vent e drain in un unico corpo.
Cosa Sono le Valvole a Spillo Multiport?
Le valvole a spillo multiport sono una tipologia specializzata di valvola a spillo progettata per controllare o distribuire il flusso di fluido verso o da più punti all’interno di un sistema. A differenza delle valvole a due vie standard (in linea o ad angolo), una valvola multiport presenta più di due connessioni (porte) sul corpo.
Rappresentano una soluzione economica per il montaggio di strumenti di pressione, con vent e connessioni aggiuntive o canali di drenaggio, nelle tubazioni o nei sistemi in cui vengono impiegati.
Particolarmente adatte per: utilizzo simultaneo di un manometro standard e di un manometro di pressione, o manometro combinato con trasmettitore, in un unico corpo compatto.
✓ Un solo corpo sostituisce più valvole e raccordi: soluzione economica, compatta, con meno punti di perdita.
Specifiche tecniche
- Pressione
10,000 PSI
- Connessioni
Filettata F/T-F/T | Butt Weld
Filettata (BW-F/T) | Socket Weld
Filettata (SW-F/T)- Dimensioni
1/2" NPT | 3/4" NPT
- Materiali
Acciaio Inox 316/316L, Duplex, Alloy 625, Alloy 825, Hastelloy, Titanio, 6Mo, Monel 400 — tutti i materiali conformi NACE MR0175/ISO 15156 per servizio sour
- Tenuta
Metal-to-metal (opzionale con rivestimento Stellite) | PTFE | Grafite
- Montaggio
Standard
Caratteristiche principali
Porte Multiple in Un Unico Corpo
Soluzione Economica
Due Lunghezze Corpo
Disponibilità con Estremità a Saldare
Dove le Valvole Multiport Fanno la Differenza
Le valvole a spillo multiport sono la scelta ideale per:
Collegamento simultaneo di manometro e trasmettitore sullo stesso attacco di processo
Montaggio di strumenti di pressione con vent e drain integrati in un unico corpo
Applicazioni che richiedono più connessioni strumentali con minima complessità di tubazione
Installazioni con connessioni a saldare (butt weld o socket weld)
Cerchi una configurazione diversa?
Scopri le nostre valvole In-Line per design a flusso rettilineo, o le valvole Angle Body per installazioni compatte a 90°.
Valvole a Spillo Angle Body
Design con flusso a 90° per un’integrazione compatta in pannelli e skid ad alta densitàScopri
