Valvole a Spillo In-Line
Design a flusso rettilineo per integrazione diretta nelle linee di processo

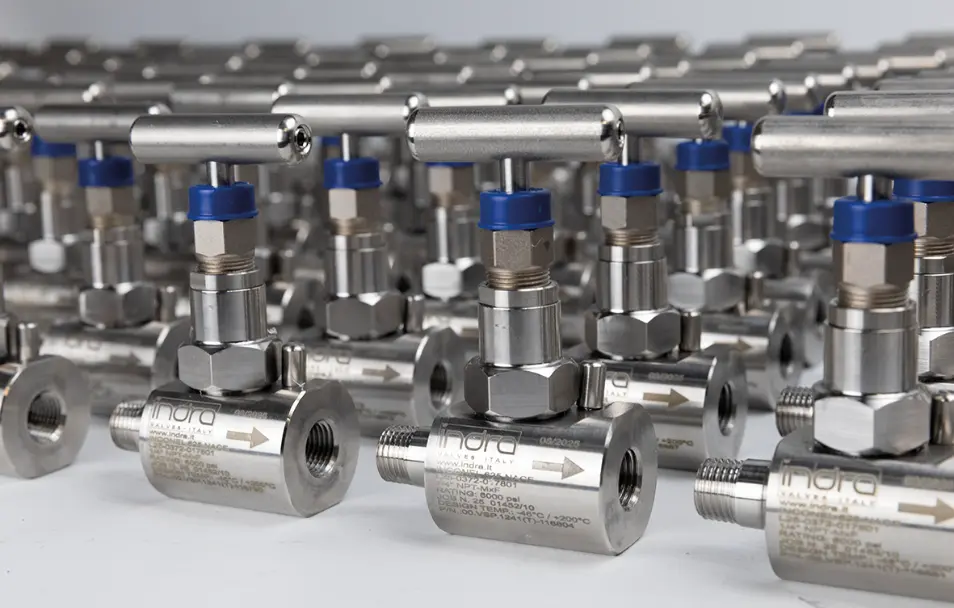

Cosa sono le Valvole a Spillo In-Line ?
Le valvole a spillo in-line sono dispositivi di controllo di precisione progettati per essere installati direttamente lungo tratti rettilinei di piping o tubing. Le connessioni di ingresso e uscita sono allineate sullo stesso asse (180 gradi), consentendo al fluido di entrare e uscire lungo un percorso lineare.
Questa configurazione è ideale per punti di misura della pressione standard in cui il layout delle tubazioni è già lineare, eliminando la necessità di gomiti o raccordi aggiuntivi
Le applicazioni tipiche includono: isolamento di manometri, isolamento di trasmettitori su linee rettilinee e strumentazione di processo standard in cui il flusso segue la direzione della tubazione.
✓ Minima perdita di carico grazie al flusso rettilineo
Specifiche tecniche
- Pressione
6,000 PSI | 10,000 PSI | 15,000 PSI
- Tipologie di Connessione
Filettata Femmina/Femmina (F/T-F/T)
Filettata Maschio/Femmina (M/T-F/T)
Filettata Maschio/Maschio (M/T-M/T)
Butt Weld - Filettata Femmina (BW-F/T)
Socket Weld - Filettata Femmina (SW-F/T)- Dimensioni
1/4” NPT | 3/8” NPT | 1/2” NPT | 3/4” NPT | 1” NPT
- Materiali
Acciaio Inox 316/316L, Duplex, Alloy 625, Alloy 825, Hastelloy, Titanium, 6Mo, Monel 400
Tutti i materiali conformi NACE MR0175/ISO 15156 per servizio sour- Opzioni Tenuta
Metallo-metallo (opzionale rivestimento Stellite) | PTFE | Grafite
- Montaggio
Standard | Montaggio a pannello
Caratteristiche principali
Flusso Rettlineo
Integrazione Diretta nelle Linee di Processo
Opzioni Butt Weld e Socket Weld
Design con Sfiato Disponibile
Dove le Valvole a Spillo In-Line offrono i maggiori vantaggi
Le valvole a spillo in-line sono la scelta ideale per:
Isolamento di manometri in linee rettilinee
Isolamento di trasmettitori dove è richiesto flusso lineare
Strumentazione di processo standard senza cambi di direzione
Applicazioni in cui il routing delle tubazioni è già lineare e lo spazio lo consente
Hai bisogno di una configurazione diversa?
Scopri le nostre valvole Angle Body per design compatti a 90°, oppure le valvole Multiport per configurazioni di strumentazione più complesse.
